Чашечные леса
Опоры чашечной опалубки - наиболее надежная и крепкая конструкция. Простой замок Cup-lock обеспечивает легкий и быстрый монтаж опалубочной системы с помощью обычного молотка без использования диагональных элементов. Поскольку в опалубке перекрытий чашечного типа отсутствуют болты, гайки и другие мелкие детали, риск их потери исключен. Выполняет функции опалубки и перекрытия, а также используется как строительные леса при реставрации фасадов, помещений и других работ.
| Максимальная высота монтажа опалубки | до 20 м |
| Материал вертикального элемента | Труба 48 x 3,0 |
| Материал горизонтального элемента | Труба 48 x 2,5 |
| Шаг расстановки стоек | от 0,5 - 3,0 м |
| Шаг фланцев | от 0,5 - 1,0 м |
Элементы

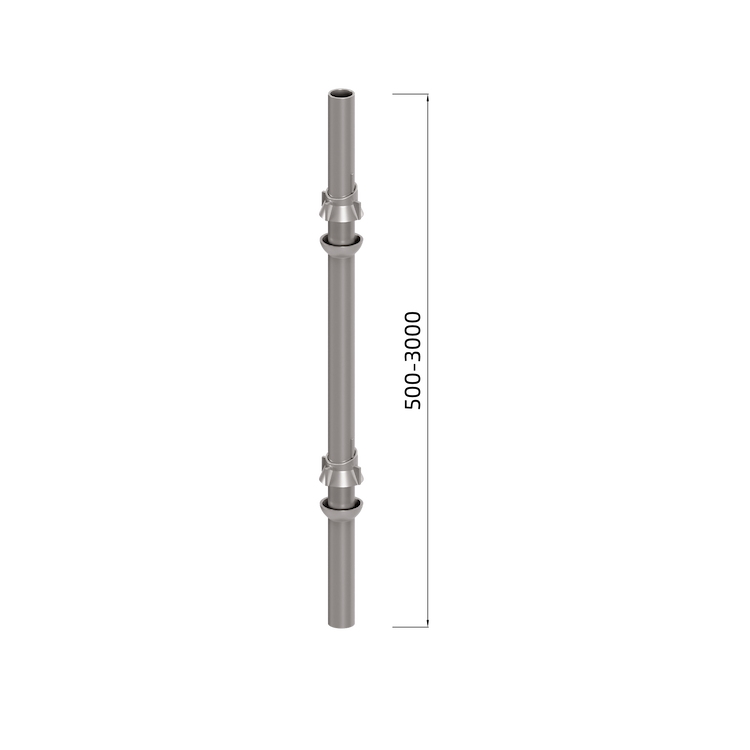

Вертикальный элемент
Вертикальные элементы являются основными несущими элементами каркаса в вертикальной плоскости, воспринимающие нагрузки от давления бетона, самой конструкции и т.д. Существуют шесть основных размеров с расположением чашечного соединения через 0,5м. и 1,0м. Они стыкуются между собой с помощью соединительных элементов по принципу "труба в трубу". На вертикальные стойки приварены чашечные соединения, с помощью которого происходит жесткое соединение горизонтальных и вертикальных элементов.
Горизонтальный элемент

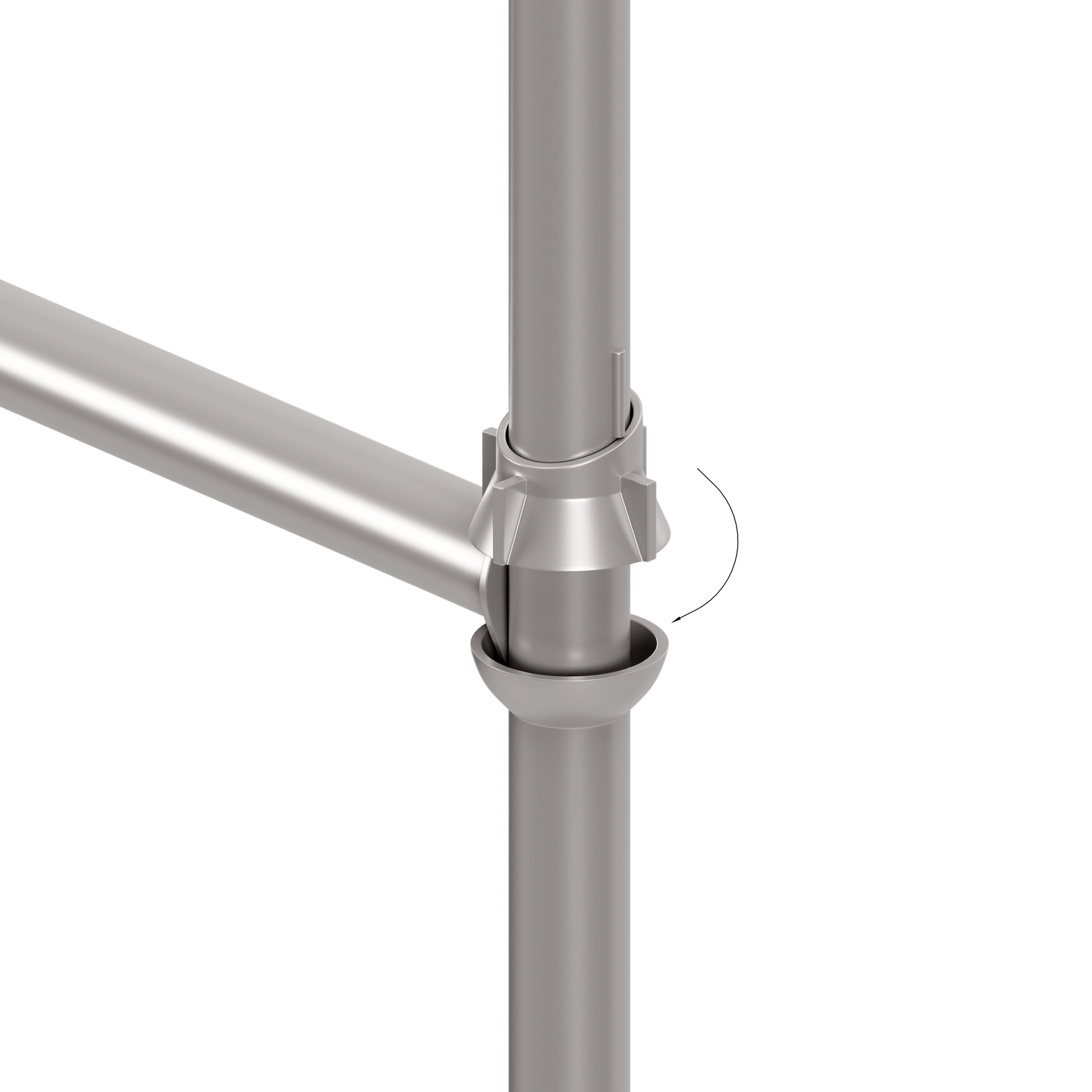

Горизонтальные элементы обеспечивают жесткость конструкции. Они имеют штампованные наконечники в виде клиньев, идентичные чашкам нижним и верхним. Наконечник прикрепляется к вертикальному элементу чашечным соединением. Ударом молотка по верхней подвижной чашке происходит закрепление связи в рабочем положении. В зависимости от осевой нагрузки расстановка вертикальных элементов, а так же соединение горизонтальными элементами осуществляется с тем или иным шагом.

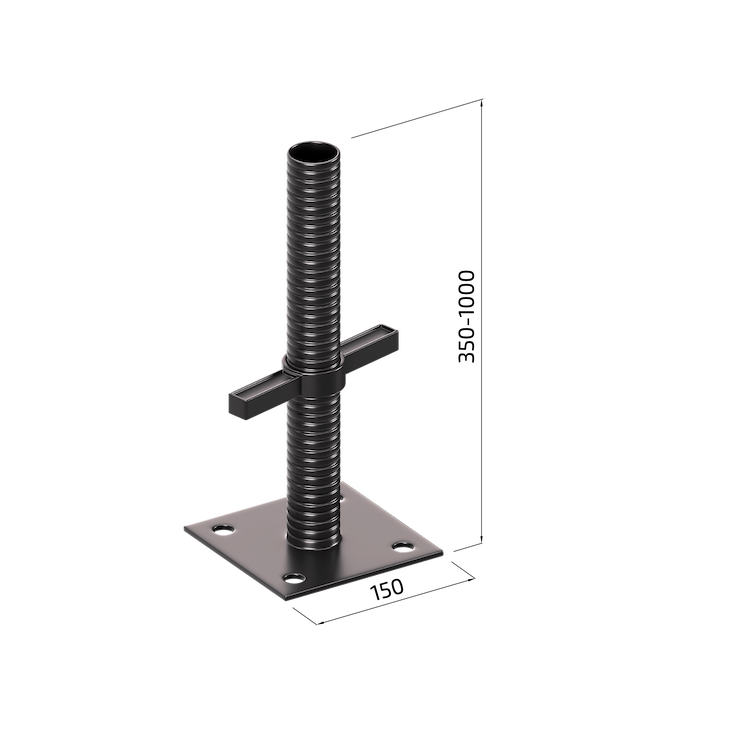

Домкрат нижний
Становочна пята предназначена для установки на ней вертикальных элементов. Данный элемент регулируется по высоте, таким образом можно выровнять конструкцию, которая устанавливается на неровную поверхность.
Становочная пята имеет опорную часть в виде штампованной пластины с ребрами жесткости размером 150х150 мм. Становочная пята устанавливается под каждую вертикальную стойку на жесткое основание.
Унивилка Резьбовая
Винтовая опора регулируется по высоте, служит для установки и удержании в проектном положении несущих деревянных двутавровых балок. Унивилка позволяет устанавливать одну балку и две балки в другом направлении. На несущие укладывается поперечные балки и фанерная палуба для последующей заливки монолитного перекрытия.
Вставка соединительная
Соединительный элемент служит для соединения вертикальных элементов между собой.
