Соединяет между собой противоположностоящие щиты и воспринимает давление свежеуложенной бетонной смеси.

Изготовлен из стального прутка с накатанной на него резьбой. Стандартный комплект для опалубки представляет собой стяжной болт диаметром 17мм, а также 2 гайки и 2 шайбы. Болты изготавливаются из прочной стали, не поддающейся растяжению. Чтобы увеличить площадь соприкосновения щитов и стяжек, последние рекомендуется доукомплектовывать шайбами.

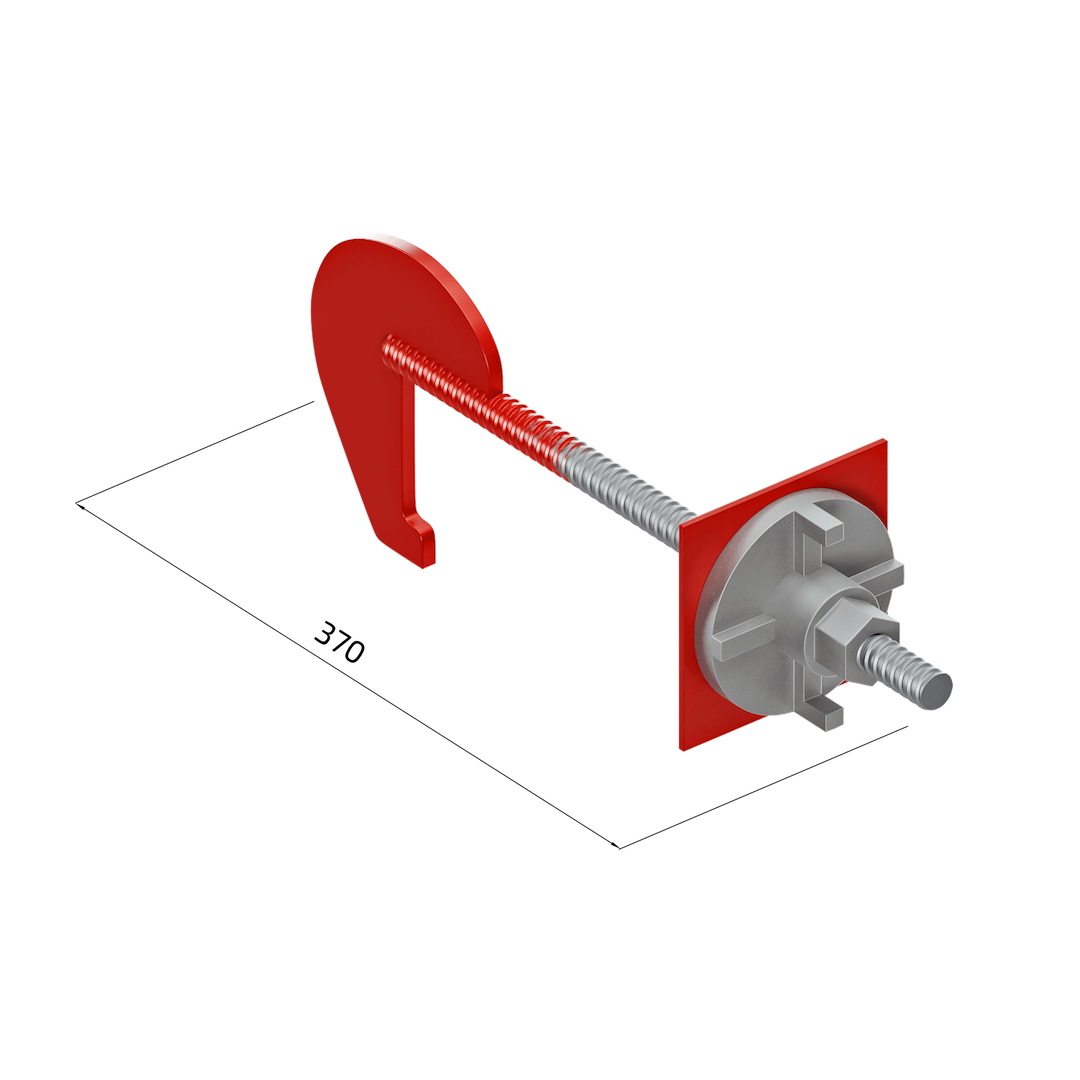

Это крепежный элемент торцевой опалубки, который служит для сборки прямоугольных либо квадратных колонн заданного размера сечения из универсальных щитов, а также для крепления опалубочных щитов по торцам монолитных стен.

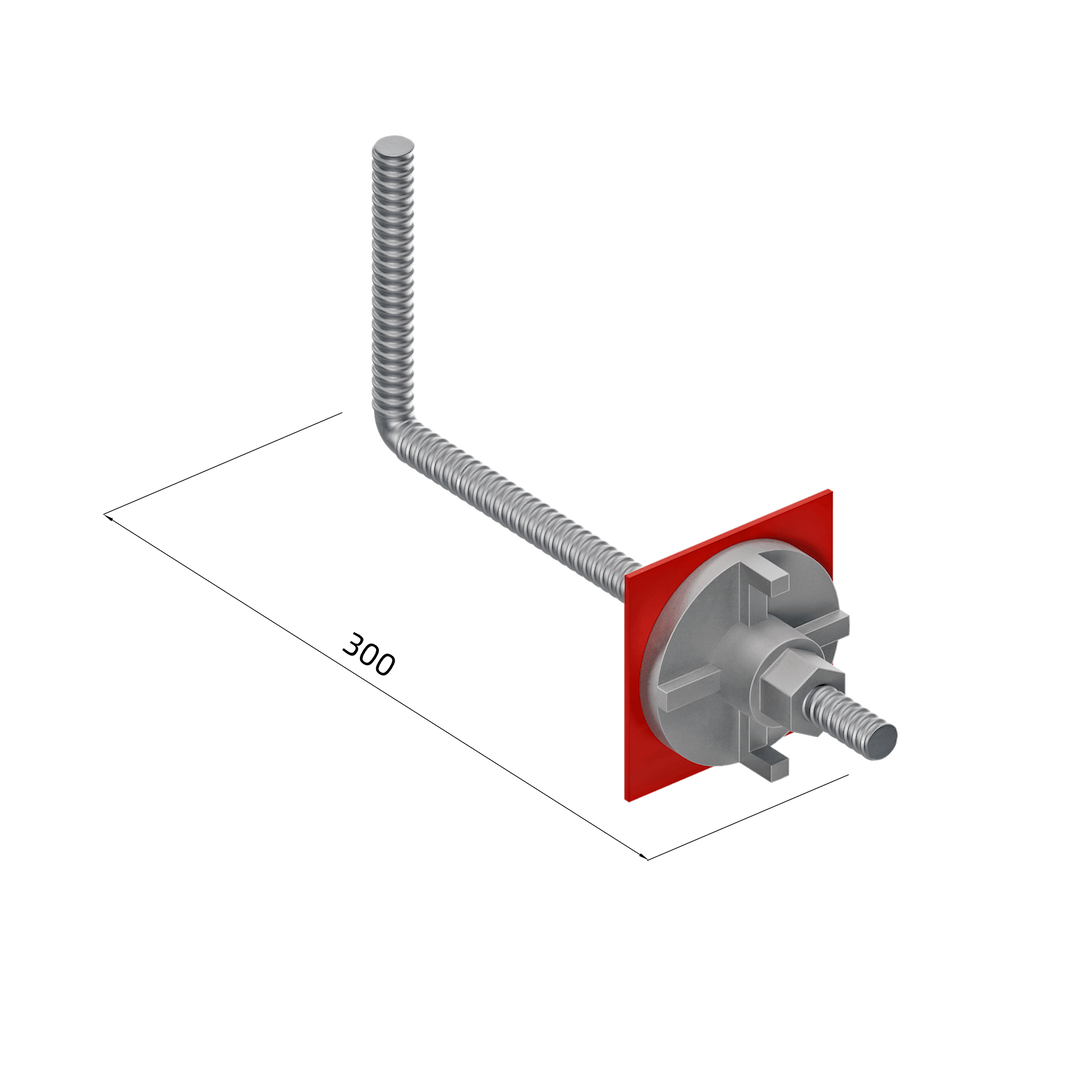

Крепежный элемент для фиксации выравнивающей балки на щитах опалубки и оголовников подкосов.

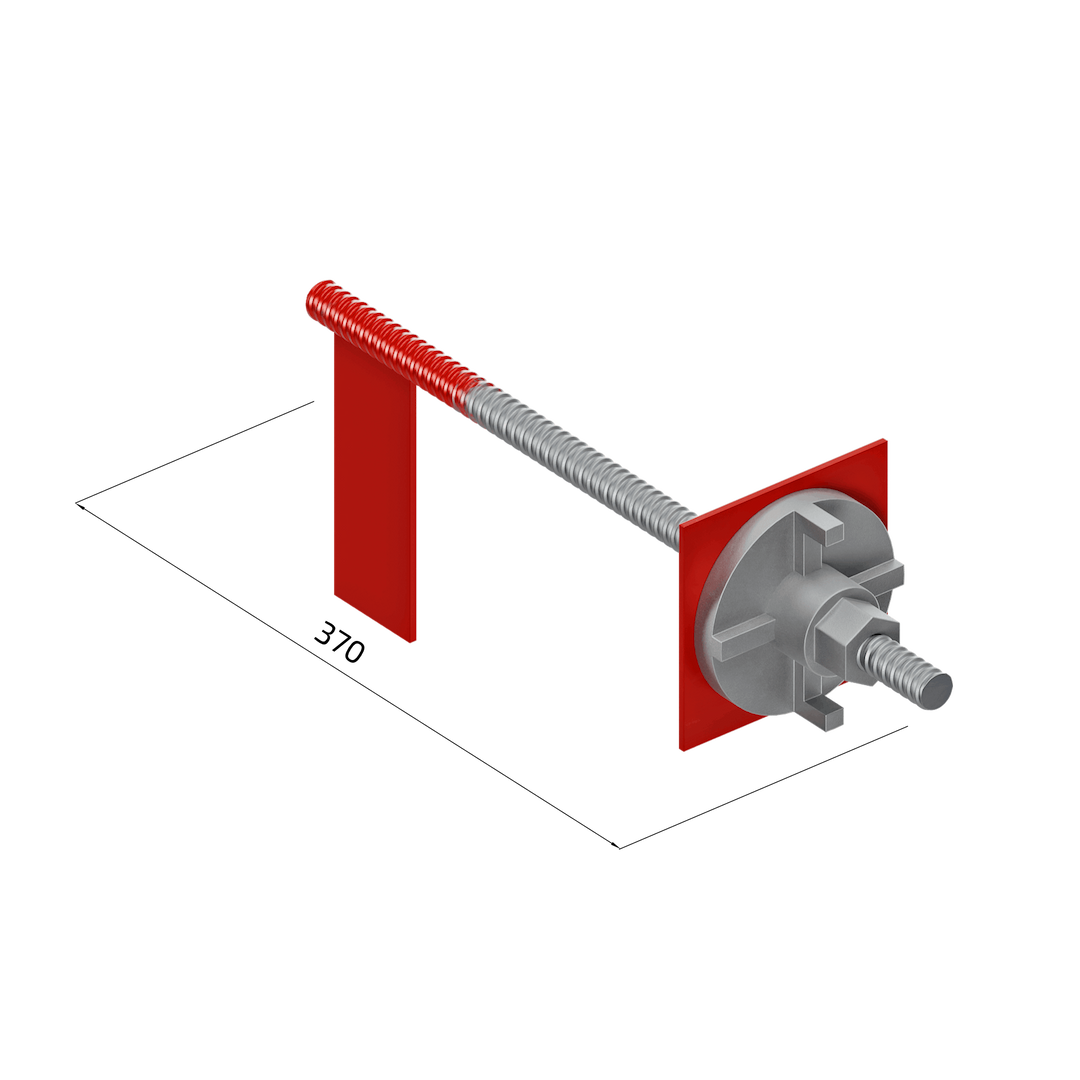

Шкворень для опалубки, представляет собой часть стяжного винта с перпендикулярно закрепленным на конце торцевым ограничителем. Служит элемент для соединения линейных и универсальных щитов при формировании колонн и торцевых окончаний стен. Используется шкворень в комплекте с шайбой и гайкой.

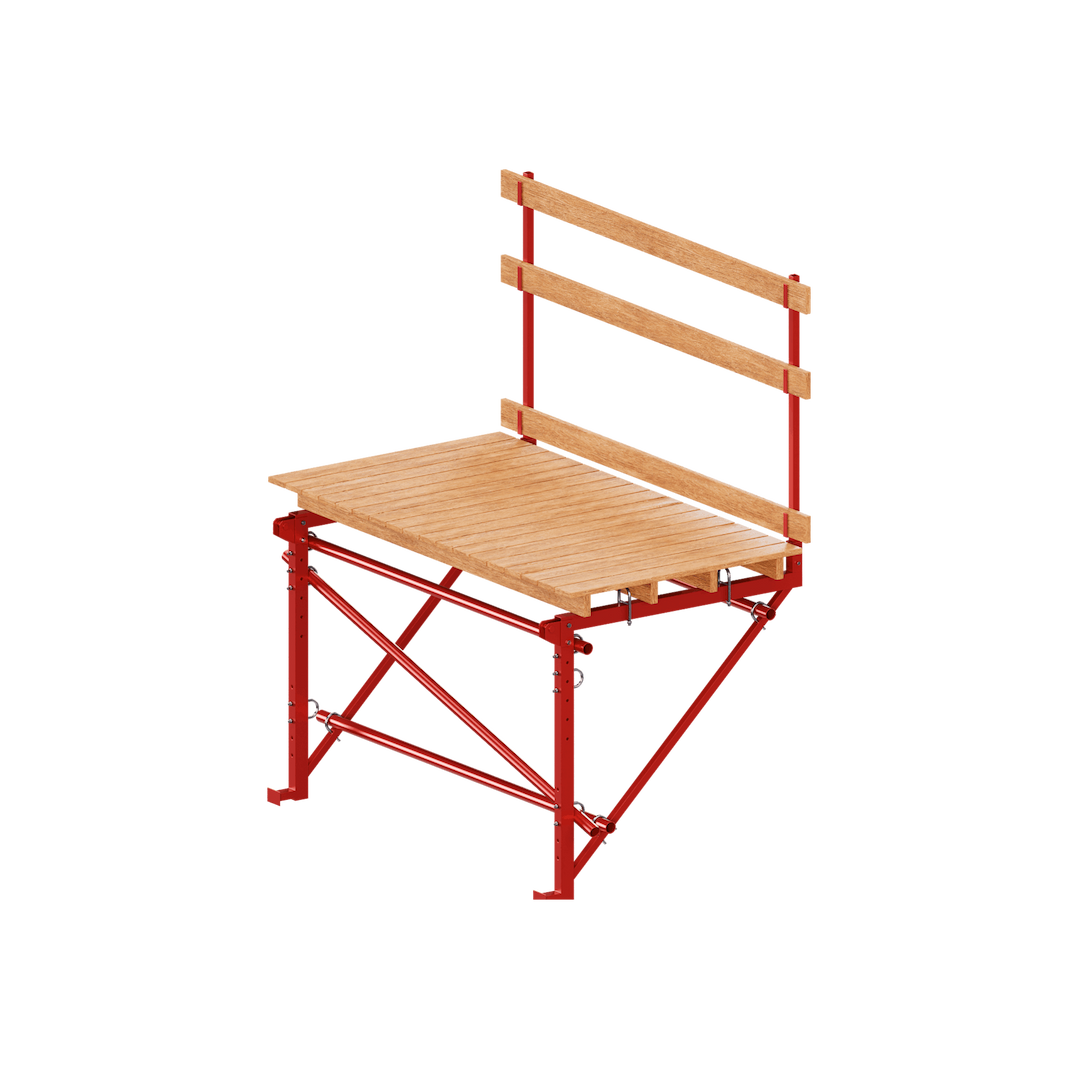

Кронштейн подмостей обеспечивает безопасную рабочую площадку с перилами для проведения работ по заливке бетона в стеновую опалубку и опалубку колонн. Изделие устойчиво фиксируется на ребрах щитов и облегчает осуществление рабочих операций. Используется с алюминиевой и стальной крупнощитовой опалубкой.



Для производства используется профильная труба из стали с квадратным сечением. Материал может быть оцинкован или окрашен.



При приеме и укладки бетона обеспечивает безопасность монтажникам.

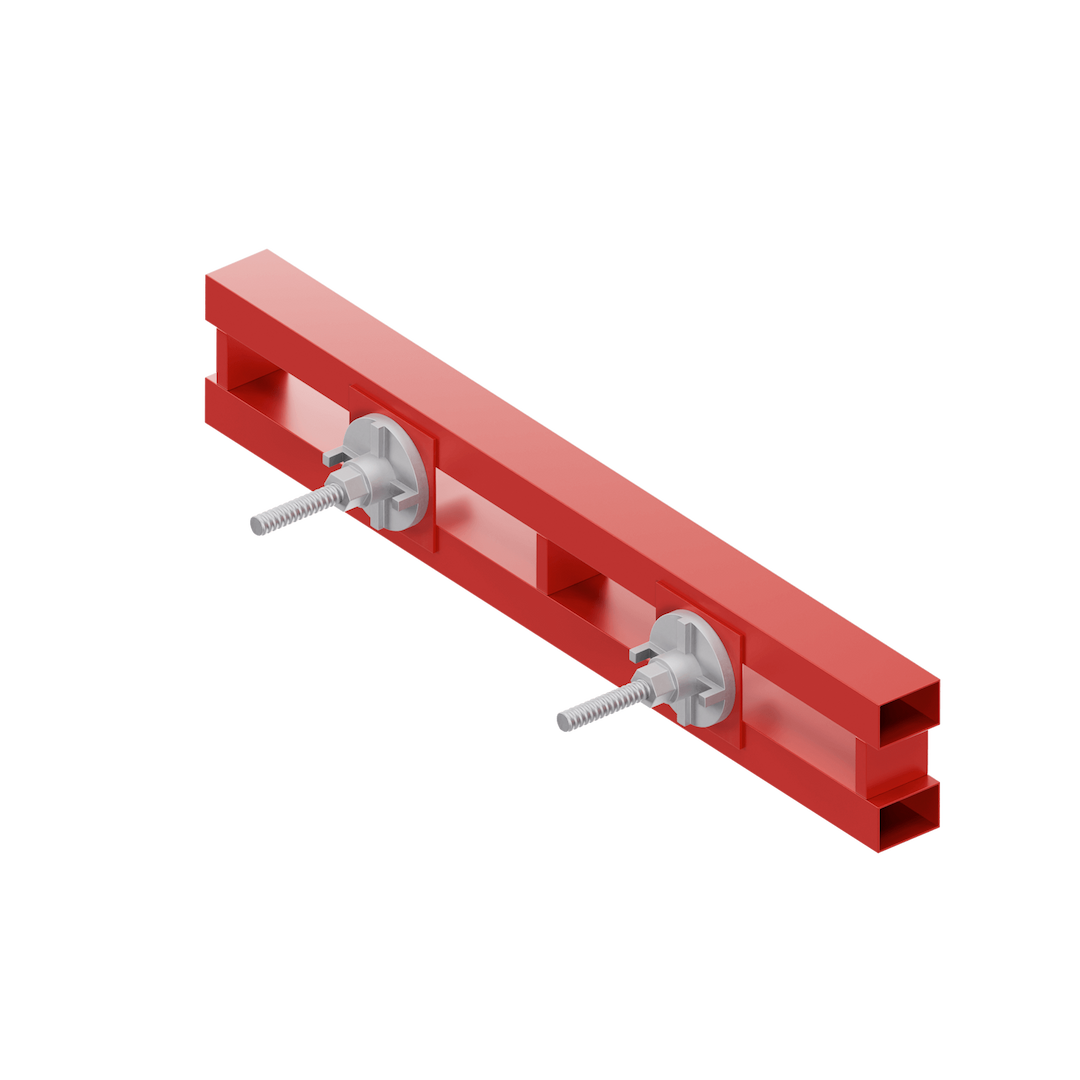

При выравнивании зажимные шины обеспечивают расположение щитов в одну линию и передают стягивающие усилия анкеров на рамные элементы. Прежде всего, при большом высоте наращивания, дополнительные выравнивающие балки позволяют добиться требуемой жесткости карты. В результате установку и снятие крупноразмерных блоков элементов при помощи крана можно производить без каких-либо проблем. Дополнительные выравнивающие балки полезно использовать также для восприятия нагрузки на подмости.

Данное оборудование предназначено для монтажа и демонтажа наружных щитов и панелей опалубки внешних стен; для кирпичной кладки в зданиях с кирпично-монолитными стенами.



Наружние подмости состоят из 2-х кронштейнов с установленными на них стойками ограждений. На каждый из них поставлена опора, посредством которой кронштейн опирается на крюки. Крюки крепятся к стене с помощью шпилек(в сборе), которые вставляются в отверстие в бетонной стене и крепятся гайкой. Два (или более) кронштейна подмостей скрепляются между собой трубчатами связями для обеспечения жесткой конструкции.

Ограждающее устройство представляет собой инвентарное средство коллективной защиты. Оно в обязательном порядке устанавливается в целях предотвращения падения людей с края плиты перекрытия. Конструкция ограждения устанавливается не реже 1,3 м по всему периметру возводимого здания, открытых лестничных проемах, лифтовых шахт и столов опалубки. Кроме того, оно должно быть обязательно смонтировано на всех перекрытиях по всему периметру возводимого здания в зоне, где производятся работы.

Подкосы применяются для поддержания щитов опалубки и их дальнейшей юстировки в заданном положении. Подкосы позволяют выставить палубу под точно заданным углом, зафиксировать её и удерживать в процессе бетонирования монолитной конструкции. Подкосы облегчают установку элементов опалубочной системы и обеспечивают устойчивость конструкции в условиях воздействия ветка, придают конструкции необходимую пространственную жесткость.



Необходимое количество подкосов определяется требованиями к жесткости конструкции, чаще всего используются один подкос на 9м2 площади щита. Длина подкоса выбирается таким, чтобы угол между ним и опалубочным щитом составлял не более 60 градусов. Наличие внутренней резьбы позволяет выставить опалубочный щит максимально точно в проектное положение и жестко зафиксировать его.

Подкосы применяются для поддержания щитов опалубки и их дальнейшей юстировки в заданном положении. Подкосы позволяют выставить палубу под точно заданным углом, зафиксировать её и удерживать в процессе бетонирования монолитной конструкции. Подкосы облегчают установку элементов опалубочной системы и обеспечивают устойчивость конструкции в условиях воздействия ветка, придают конструкции необходимую пространственную жесткость.



Необходимое количество подкосов определяется требованиями к жесткости конструкции, чаще всего используются один подкос на 9м2 площади щита. Длина подкоса выбирается таким, чтобы угол между ним и опалубочным щитом составлял не более 60 градусов. Наличие внутренней резьбы позволяет выставить опалубочный щит максимально точно в проектное положение и жестко зафиксировать его.

Захват - грузоподъемное приспособление для строповки щитов. Применяется для монтажа и демонтажа щитов опалубки для монолитного строительства. Применение захватов позволяет значительно сэкономить время и средства при выполнении погрузочно-разгрузочных операций. Он существенно облегчает стропирование грузов. Специальная конструкция захвата, изготовленная под профиль щита, позволяет обеспечить надёжное и безопасное его удерживание во время подъёма и перемещение подъёмным краном.
