Болт стяжной
Соединяет между собой противоположностоящие щиты и воспринимает давление свежеуложенной бетонной смеси.
Изготовлен из стального прутка с накатанной на него резьбой. Стандартный комплект для опалубки представляет собой стяжной болт диаметром 17мм, а также 2 гайки и 2 шайбы. Болты изготавливаются из прочной стали, не поддающейся растяжению. Чтобы увеличить площадь соприкосновения щитов и стяжек, последние рекомендуется доукомплектовывать шайбами.
Элементы

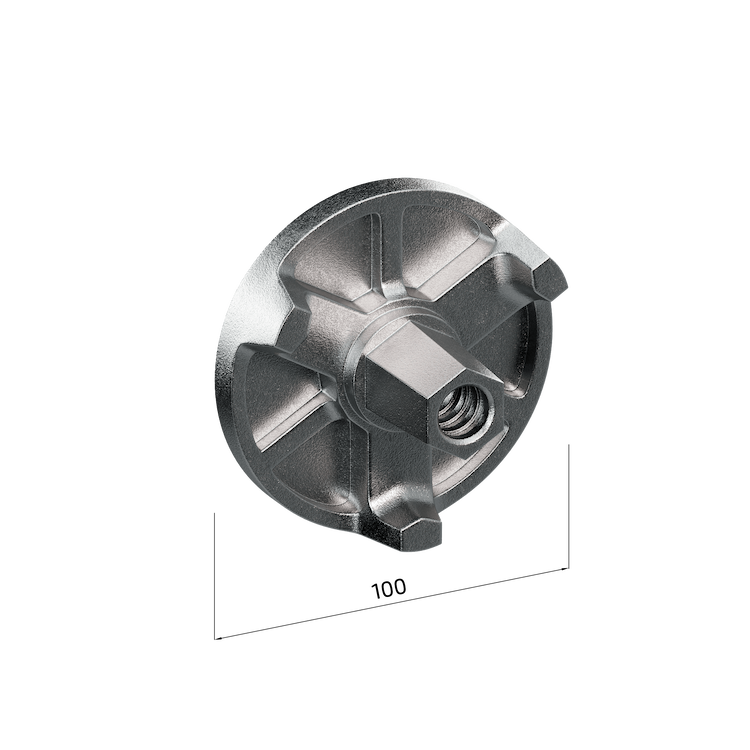

Гайка
Гайка применяется при монтаже Щитовой опалубки.
Служит для крепления щитов между собой через стяжной болт. Применяется для анкерного стержня, шкворня, крюка.
Основные характеристики:
- диаметр площадки - 90 мм;
- высота изделия: 50 мм;
- материал - высокопрочная сталь;
- марка стали - Сталь-45;
- диаметр резьбы - 17мм;
- покрытие - холодное цинкование;
- вес - 0,5 кг

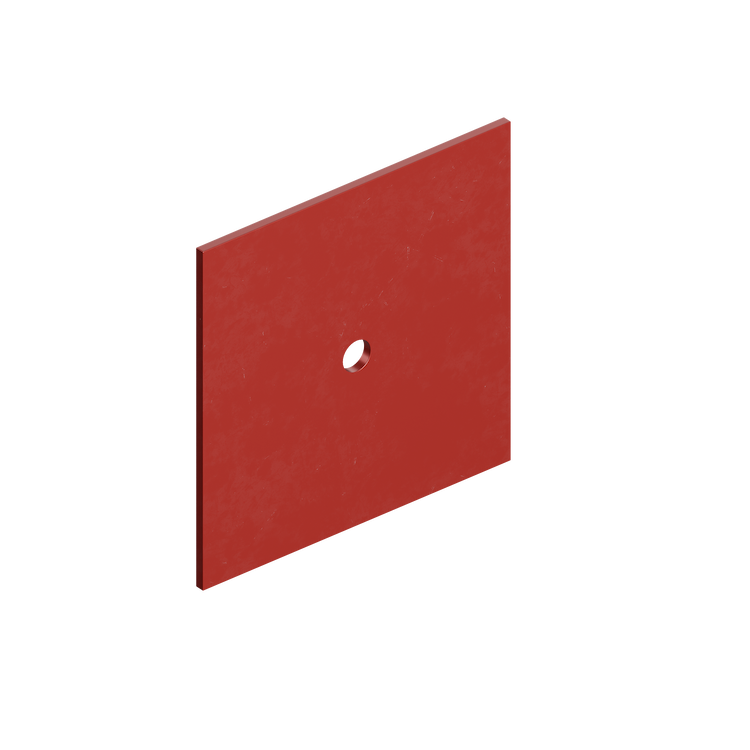

Шайба
Шайба стяжки используется в комплекте со стяжным винтом или шкворнем для увеличения площади опоры на ребро щита и для распределения нагрузки.
Основные характеристики:
- размер, мм - 100х100 / 180х180;
- толщина, мм - 3,0 / 5,0;
- диаметр отверстия - 20 мм;
- вес, кг - 0,4 / 1,0
