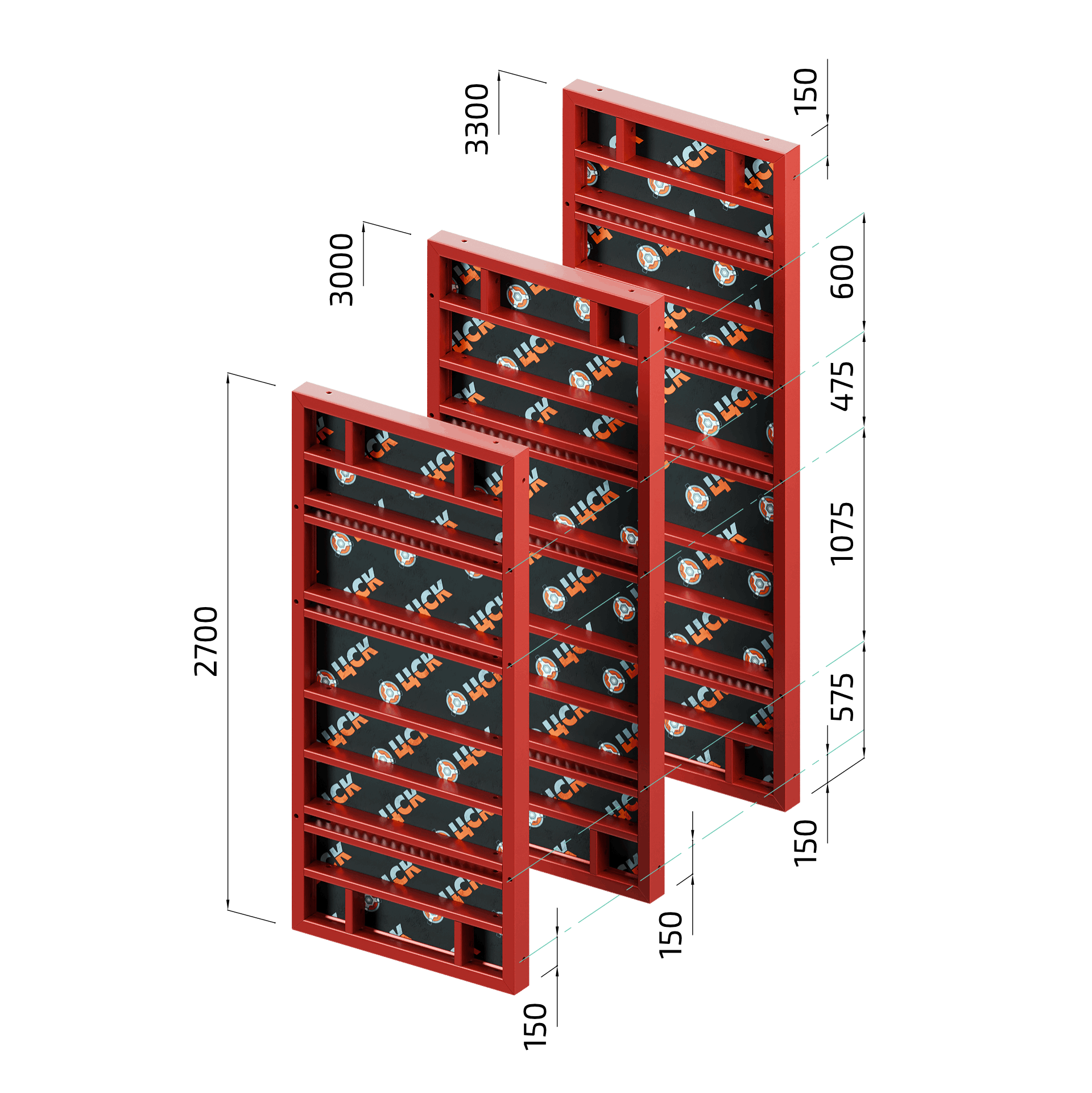

Щит универсальный
Отличие универсального щита от линейного заключается в наличии отверстий в горизонтальных ребрах. Расстояние между отверстиями в 50 мм дает возможность варьировать значение толщины стен или сечение колонны. При закрытии отверстий пластиковыми пробками щит используют как линейный.
Универсальный щит служит:
- для формирования колонн;
- для формирования углов;
- для стыков стен;
- для торцевых участков опалубки.
| Наименование | Высота, м | Ширина, м |
| Щит универсальный ST 120 | 0,6 - 3,30 | 1,20 |
| Щит универсальный ST 120 | 0,6 - 3,30 | 1,15 |
| Щит универсальный ST 120 | 0,6 - 3,30 | 1,10 |
| Щит универсальный ST 120 | 0,6 - 3,30 | 1,05 |
| Щит универсальный ST 120 | 0,6 - 3,30 | 1,00 |
| Щит универсальный ST 120 | 0,6 - 3,30 | 0,95 |
| Щит универсальный ST 120 | 0,6 - 3,30 | ,90 |
| Щит универсальный ST 120 | 0,6 - 3,30 | 0,85 |
| Щит универсальный ST 120 | 0,6 - 3,30 | 0,80 |
| Щит универсальный ST 120 | 0,6 - 3,30 | 0,75 |
| Щит универсальный ST 120 | 0,6 - 3,30 | 0,72 |
| Щит универсальный ST 120 | 0,6 - 3,30 | 0,70 |
| Щит универсальный ST 120 | 0,6 - 3,30 | 0,65 |
| Щит универсальный ST 120 | 0,6 - 3,30 | 0,60 |
| Щит линейуниверсальный ный ST 120 | 0,6 - 3,30 | 0,50 |
| Щит универсальный ST 120 | 0,6 - 3,30 | 0,40 |
| Щит универсальный ST 120 | 0,6 - 3,30 | 0,30 |
| Характеристики (марка стали 10) | Опалубка ST-120 |
| толщина профиля | 2,0 мм, 2,5 мм, 3,0 мм, 3,5 мм |
| допустимая нагрузка | 60 - 90 кН/м |
| оборачиваемость щитов | более 350 циклов |
| прогиб при допустимой нагрузке не более, мм. | 1/400 |
| ширина | от 200 мм до 1200 мм |
| скорость бетонирования | не ограничена |
Опалубка стальная крупнощитовая универсальная сборно-разборная 1-го класса ГОСТ 34329-2017.
- Обвязочный профиль щита изготавливается из стального штрипса марки СТЗ и имеет толщины 2,0 мм, 2,5 мм, 3,0 мм, 3,5 мм, а также, по желанию заказчика, возможно изготовление из других марок стали.
- Геометрические размеры профиля 120*60 мм.
- Горизонтальные ребра жесткости щита изготавливаются из профилированной трубы сечением 100х40 мм толщина стенки 2,0 мм.
- Втулки под стяжные болты, в обвязочном профиле щита, выполнены из цельнотянутой трубы и имеют конусное сечение.
- Окрашивание происходит методом порошковой покраски в автоматической камере, с соблюдением всех технологических процессов (обезжиривание, травление, промыка) при температуре не ниже 190 градусов по цельсию.
- По желанию клиента полимерное покрытие может быть заменено на горячее цинкование. Гарантия от коррозии 10 лет!
- Палуба щита изготавливается из ламинированной фанеры 18 мм. 1 сорт, при этом края дополнительно защищены силиконовым герметиком и крепится к каркасу при помощи стальных саморезов.
- По желанию клиента палуба щита может быть изготовлена из ламинированной фанеры с пленком плотностью 220 гр/м2.
- Все монтажные отверстия в каркасе щита развальцовываются, что исключает возможность выпадения втулок и попадания внутрь каркаса цементного раствора.
* Возможно изготовление щитов любых размеров и конфигураций по чертежам заказчика.
