Деревянные двутавровые балки: характеристики и применение
Технические характеристики двутавровых балок H16, H20, H24

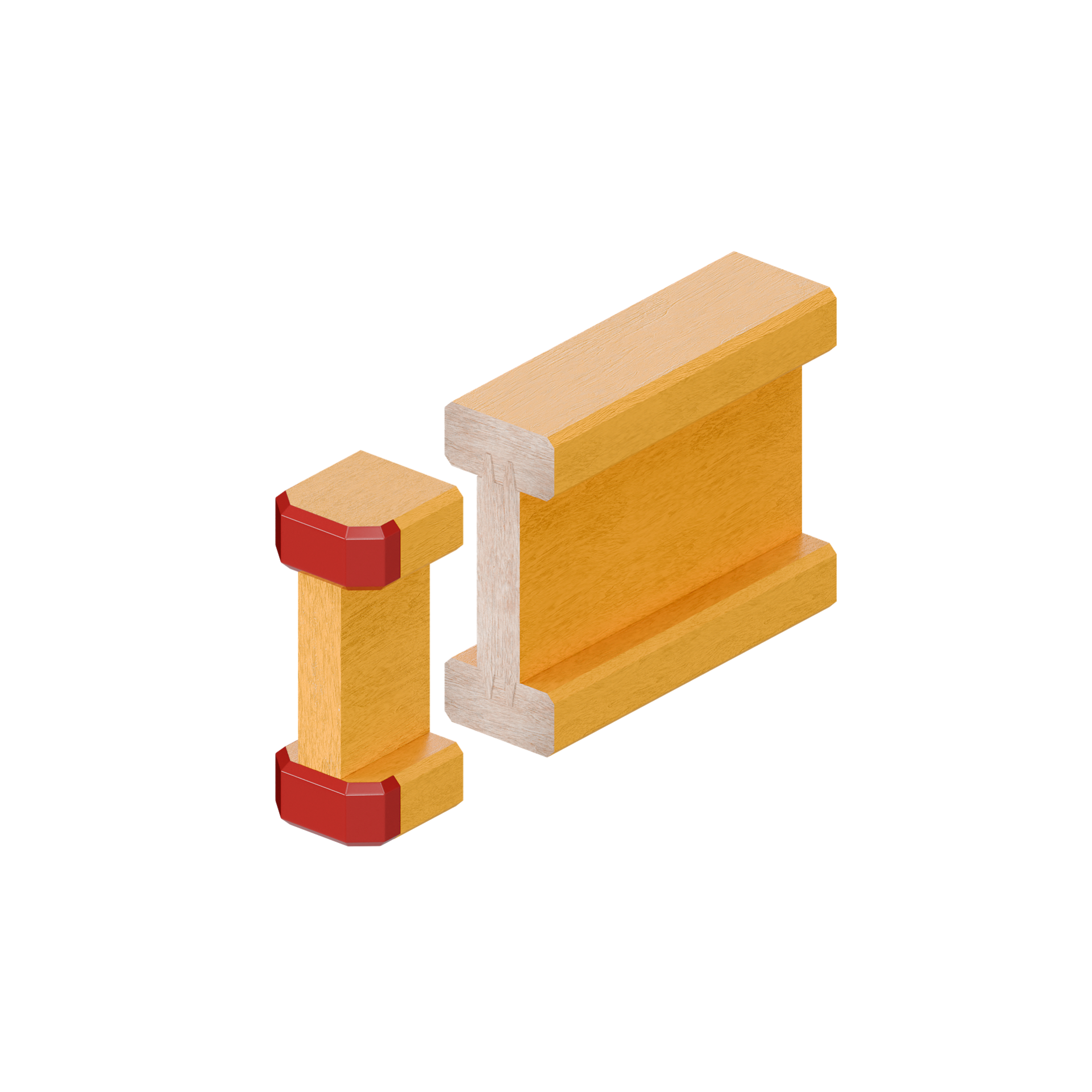

Каталог ЦСК включает три типоразмера деревянных двутавровых балок: H16, H20 и H24. Цифра — высота балки в миллиметрах. Конструктивно все три балки одинаковые: две полки 40×80 мм из клеёного хвойного бруса, стенка из водостойкой берёзовой фанеры толщиной 27 мм, клеевое соединение полок и стенки, торцевые металлические или пластиковые наконечники. Различаются высотой стенки, весом и несущей способностью.
Балка H16. Высота 160 мм. Вес 4,3 кг/п.м. Изгибающий момент M ≥ 3,5 кНм. Поперечная сила Q ≥ 9,0 кН. Применяется для перекрытий толщиной до 200 мм и пролётов до 4 м. Самый лёгкий типоразмер — используется на объектах с ручным монтажом без подъёмной техники.
Балка H20. Высота 200 мм. Вес 5,0-5,5 кг/п.м. Изгибающий момент M ≥ 5,0 кНм. Поперечная сила Q ≥ 11,0 кН. Самый ходовой типоразмер — используется на 80% объектов монолита для перекрытий 300-400 мм и пролётов до 5 м. Стандартный ряд длин каталога ЦСК: 2,9 / 3,3 / 3,6 / 3,9 / 4,5 / 4,9 / 5,9 / 6,5 м.
Балка H24. Высота 240 мм. Вес 6,8 кг/п.м. Изгибающий момент M ≥ 7,0 кНм. Поперечная сила Q ≥ 14,0 кН. Применяется для перекрытий толщиной 300+ мм и пролётов 5-6 м, для промышленных объектов с повышенными нагрузками, в зонах опор колонн с локальной концентрацией бетона.
Действующий ГОСТ 34329-2017 для опалубки
Опалубка перекрытий с деревянными двутавровыми балками регламентируется ГОСТ 34329-2017 «Опалубка. Общие технические условия» — норматив действует с 01.06.2018, заменил отменённый ГОСТ Р 52086-2003 и СНиП 3.03.01-87. Раздел 5 ГОСТ устанавливает требования к несущим элементам опалубки, включая балки. Дополнительно применяется СП 70.13330.2012 «Несущие и ограждающие конструкции» с Изменением №6 от 12.01.2024. Поверхность бетона после распалубки оценивается по классам А3, А4, А6 или А7 (класс А5 в действующем СП не используется).
Место балки в системе опалубки перекрытий ЦСК
В каталоге ЦСК три системы опалубки перекрытий, и деревянная двутавровая балка работает в каждой. Первая — телескопические стойки плюс балки H16, H20 или H24 плюс ламинированная фанера 18 мм. Вторая — клиновые леса с теми же балками поверху для распределения нагрузки. Третья — чашечные леса Cup-Lock с поперечной балочной обрешёткой. Двутавровая балка не используется в опалубке стен и колонн — там у ЦСК отдельные стальные системы.
Расчёт количества балок на 100 м² перекрытия
Расход балок H20 на 100 м² перекрытия зависит от толщины плиты и пролёта. Формула простая: длина второстепенных балок (в погонных метрах) равна площади перекрытия, делённой на шаг балок. Для типового шага 0,5 м это 200 п.м. на 100 м². Дополнительно закладываются главные балки по линии стоек — обычно с шагом 1,0-1,2 м, что добавляет около 85 п.м. Итого 285 п.м. на сотку. С запасом 5-7% — около 305 п.м.
Шаг балок назначается по толщине перекрытия. Плита 200 мм — шаг 0,5-0,6 м. Плита 250 мм — шаг 0,5 м. Плита 300 мм — шаг 0,4 м. Проверка по моменту: M = q × L² / 8, где q — погонная нагрузка на балку, L — пролёт между опорами. Полученное значение не должно превышать паспортный момент балки (5,0 кНм для H20, 7,0 кНм для H24). При сомнениях в расчёте лучше обратиться к инженерам ЦСК — расчёт бесплатный, срок 1-3 дня.
Монтаж опалубки перекрытия с балками H20
Монтаж выполняется в семь этапов. Сначала разметка осей стоек лазерным нивелиром. Затем установка телескопических стоек с шагом 1,0-1,2 м, при этом крайние стойки фиксируются треногами. На опорные унивилки укладываются главные балки H20 параллельно длинной стороне перекрытия. Поперёк главных балок укладываются второстепенные балки с шагом 0,4-0,6 м в зависимости от толщины плиты. После выравнивания горизонта лазерным уровнем укладываются листы ламинированной фанеры 18 мм формата 1220×2440 мм. Финальные этапы — армирование плиты и заливка бетоном.
Срок службы и оборачиваемость балок
Деревянная двутавровая балка при правильной эксплуатации выдерживает 100+ циклов заливки. Ресурс сокращают три фактора: удары при разопалубке (трещины полок), отсутствие торцевых наконечников (раскалывание торцов при падении), длительное хранение под открытым небом (расслоение клеевого шва между полкой и стенкой). Гидрофобная пропитка защищает балку от кратковременного увлажнения во время заливки, но не предназначена для постоянной эксплуатации под дождём или снегом. Складирование — под навесом на ровной поверхности с прокладками между балками для вентиляции.
Когда снимать опалубку перекрытия
По СП 70.13330.2012 пункт 5.11 распалубка несущих конструкций перекрытий допускается при достижении бетоном не менее 70% проектной прочности. 28 суток — это срок набора 100% марочной прочности при стандартных условиях, не порог распалубки. Для бетона М300 при температуре +15°С 70% достигается ориентировочно за 7-14 суток. Контроль — неразрушающими методами (склерометр, ультразвук) либо испытанием контрольных кубов. Преждевременное снятие опалубки приводит к прогибам плиты и трещинам в зоне опор.
Как выбрать H16, H20 или H24 под объект
Выбор типоразмера определяется тремя параметрами: толщина перекрытия, пролёт между главными балками и расчётная нагрузка. H16 подходит для плит до 200 мм и пролётов до 4 м — это лёгкое жилое строительство и малоэтажка. H20 закрывает 80% задач: плиты 300-400 мм, пролёты до 5 м — типовое жилое и коммерческое строительство. H24 нужен для плит 300+ мм, пролётов 5-6 м и промышленных объектов с повышенной нагрузкой. На одном объекте можно комбинировать типоразмеры: H20 в типовых пролётах и H24 в зонах с увеличенной толщиной плиты.
Поставка двутавровых балок ЦСК
ЦСК поставляет балки H16, H20, H24 со склада в Екатеринбурге и из филиалов в Тюмени и Перми. Доставка по 85 субъектам РФ автотранспортом-длинномером. Доступны новые балки и отобранная позиция б/у с остаточным ресурсом 60+ циклов. Для крупных заказов работает программа обмена б/у с зачётом б/у балок в счёт новой партии. Подбор комплекта под конкретный объект — расчёт инженером ЦСК бесплатно за 1-3 рабочих дня.
Двутавровая деревянная балка воспринимает изгибную нагрузку от свежеуложенного бетона перекрытия и передаёт её на телескопические стойки. В монолитном строительстве это один из трёх компонентов системы перекрытий №1 каталога ЦСК: телескопические стойки плюс балки H16, H20 или H24 плюс ламинированная фанера 18 мм. Две другие системы перекрытий ЦСК — клиновые леса и чашечные леса Cup-Lock — также используют деревянные двутавровые балки в качестве несущего ряда.
Расчёт деревянных двутавровых балок H20 на опалубку перекрытия 100 м²
Пошаговая методика расчёта количества балок H20 для системы опалубки перекрытий ЦСК «телескопические стойки + балки + фанера». Применима для типового монолитного перекрытия толщиной 200-300 мм с пролётом до 6 м. Расчёт занимает 30-45 минут вручную или 5 минут в калькуляторе ЦСК.
Шаг 1. Определить нагрузку на 1 м² перекрытия
Нагрузка складывается из веса свежего бетона (плотность 2500 кг/м³ × толщина плиты в метрах), веса арматуры (около 100 кг/м³ бетона) и временной строительной нагрузки 1,5 кН/м² по СП 20.13330.2016. Для плиты 200 мм суммарная нагрузка примерно 6,5 кН/м², для плиты 300 мм — 9,2 кН/м². Записать значение для дальнейшего расчёта шага балок.
Шаг 2. Выбрать шаг второстепенных балок H20
Шаг балок назначается по нагрузке и пролёту. Для плиты 200 мм типовой шаг 0,5-0,6 м, для плиты 250 мм — 0,5 м, для плиты 300 мм — 0,4 м. Проверка по моменту: M = q × L² / 8, где q — погонная нагрузка на балку, L — пролёт между главными балками. Полученный момент должен быть не более паспортного M ≥ 5,0 кНм для H20.
Шаг 3. Назначить шаг главных балок и стоек
Главные балки H20 укладываются по линии стоек. Типовой шаг главных балок и стоек 1,0-1,2 м. На 100 м² при шаге 1,2 × 1,2 м получается сетка примерно 70 стоек. Каждая стойка работает с нагрузкой до 22-32 кН в зависимости от модели. Под крайние стойки устанавливаются треноги для устойчивости до укладки фанеры.
Шаг 4. Рассчитать погонные метры балок
Расход второстепенных балок = площадь перекрытия / шаг балок. Для 100 м² при шаге 0,5 м это 200 п.м. Расход главных балок = площадь / шаг главных балок. При шаге главных 1,2 м это около 85 п.м. Суммарно на 100 м² перекрытия 200 мм потребуется около 285 п.м. балок H20. Округление вверх до ближайшей стандартной длины каталога (2,9 / 3,3 / 3,6 / 3,9 / 4,5 / 4,9 / 5,9 / 6,5 м).
Шаг 5. Подобрать длины из стандартного ряда
Длина каждой балки выбирается с запасом 100-200 мм на опирание на главную балку или унивилку с двух сторон. Например при шаге главных балок 1,2 м второстепенные балки длиной 1,4-1,5 м не подходят — это нестандартный размер. Лучше брать балку 2,9 м и перекрывать ею два пролёта подряд. Это снижает количество стыков и увеличивает жёсткость опалубки.
Шаг 6. Заложить запас на бой и оборачиваемость
К расчётному количеству добавляется 5-7% на технологический запас и возможные повреждения при разопалубке. Для перекрытия 100 м² итоговый заказ 285 + 7% = 305 п.м. балок H20. При оборачиваемости 100+ циклов одна партия балок отрабатывает 100 перекрытий по 100 м² при правильном хранении под навесом и эксплуатации с гидрофобной пропиткой и торцевыми наконечниками.
Шаг 7. Проверить расчёт у инженера ЦСК
После предварительного расчёта схема передаётся инженеру ЦСК для финальной проверки несущей способности, подбора стоек по высоте этажа и согласования с проектной документацией. Услуга бесплатная, срок 1-3 дня. Инженер выдаёт раскладку балок и стоек с привязкой к осям и спецификацию на поставку из филиала Екатеринбург, Тюмень или Пермь.
Частые вопросы
Чем отличается балка H20 от H16 и H24?
Цифра в маркировке — высота балки в миллиметрах. H16 имеет высоту 160 мм, H20 — 200 мм, H24 — 240 мм. С ростом высоты увеличивается несущая способность: изгибающий момент M составляет ≥3,5 кНм у H16, ≥5,0 кНм у H20 и ≥7,0 кНм у H24. Поперечная сила Q растёт от 9,0 до 14,0 кН. Ширина и толщина полок (40×80 мм) у всех трёх типоразмеров одинаковая, отличается только высота стенки и вес: H16 — 4,3 кг/п.м., H20 — 5,2 кг/п.м., H24 — 6,8 кг/п.м. H20 — самый ходовой типоразмер для перекрытий 300-400 мм.
Сколько балок H20 нужно на 100 м² перекрытия?
При типовом шаге второстепенных балок 0,5 м расход составляет около 200 погонных метров балок на 100 м² перекрытия (без учёта главных балок). При толщине плиты 200 мм шаг 0,5-0,6 м, при толщине 300 мм шаг сокращается до 0,4 м, что увеличивает расход до 250 п.м. Дополнительно закладываются главные балки по линии стоек с шагом 1,0-1,2 м. Точный расчёт зависит от пролёта, толщины плиты и класса бетона — лучше считать через инженеров ЦСК (бесплатно, 1-3 дня).
Сколько циклов оборачиваемости у деревянной двутавровой балки?
При правильной эксплуатации деревянные двутавровые балки H16, H20, H24 выдерживают 100+ циклов заливки. Срок службы сокращают: удары при разопалубке, отсутствие торцевых наконечников, прямой контакт с грунтом, хранение под открытым небом, использование без гидрофобной пропитки. Хранение под навесом на ровной поверхности с прокладками между балками — обязательное условие сохранения ресурса.
Какой ГОСТ регламентирует деревянные двутавровые балки для опалубки?
Действующий норматив — ГОСТ 34329-2017 «Опалубка. Общие технические условия», действует с 01.06.2018, заменил ГОСТ Р 52086-2003 и СНиП 3.03.01-87. Раздел 5 регламентирует требования к балкам опалубки. Дополнительно применяется СП 70.13330.2012 «Несущие и ограждающие конструкции» с Изменением №6 от 12.01.2024. Ссылки на ГОСТ 4981-87 и ГОСТ 20850-84, которые часто встречаются в старых каталогах, для опалубочных двутавровых балок неактуальны.
Можно ли использовать балку H20 для опалубки стен?
Нет. Деревянная двутавровая балка H20 предназначена только для опалубки перекрытий — в системе «телескопические стойки + балки H20 + фанера ламинированная 18 мм». Для стен у ЦСК отдельная стальная щитовая система, работающая на горизонтальное давление бетона. Балка работает на изгиб от вертикальной нагрузки свежеуложенного бетона, а не на горизонтальный распор.
Когда можно снимать опалубку перекрытия с балками H20?
По СП 70.13330.2012 пункт 5.11 распалубка несущих конструкций перекрытий допускается при достижении бетоном не менее 70% проектной прочности. Это не календарный срок и не 28 суток (28 суток — это срок набора 100% марочной прочности при стандартных условиях). При бетоне М300 и температуре +15°С 70% прочности достигается ориентировочно за 7-14 суток. Контроль прочности — неразрушающими методами либо испытанием контрольных кубов.
Какие длины балок H20 поставляет ЦСК?
Стандартный ряд каталога ЦСК: 2,9 / 3,3 / 3,6 / 3,9 / 4,5 / 4,9 / 5,9 / 6,5 метра. Максимальная длина — 6,5 м под заказ. Подбор длины зависит от пролёта между главными балками и схемы опирания. Поставка из филиалов в Екатеринбурге, Тюмени, Перми, доставка по 85 субъектам РФ автотранспортом-длинномером.
Можно ли оставлять балки на улице зимой?
Не рекомендуется. Гидрофобная пропитка и торцевые металлические или пластиковые наконечники защищают балку от кратковременного увлажнения во время заливки, но не рассчитаны на постоянное нахождение под дождём, снегом или на солнце. Длительная эксплуатация без укрытия снижает количество циклов оборачиваемости в 1,5-2 раза. На стройплощадке балки складируют под навесом или укрывают тентом, между балками укладывают прокладки для вентиляции.
