Опалубка перекрытий: виды, монтаж и расчёт стоимости

Опалубка перекрытий: полный обзор

Монолитные перекрытия — один из самых распространённых типов конструкций в современном строительстве. Для их устройства необходима надёжная опалубка перекрытий, которая удерживает бетонную смесь до набора прочности.

Состав комплекта опалубки перекрытий

• Телескопические стойки — вертикальные опоры с рабочим диапазоном раздвижки 1,7-4,5 м (стандартные типоразмеры 3,1 / 3,7 / 4,2 / 4,5 м); для высот свыше 4,5 м применяются усиленные стойки 5,5 и 6,5 м
• Унивилки — верхние элементы стоек для опирания балок
• Деревянные двутавровые балки H20 — продольные и поперечные несущие элементы
• Фанера ламинированная — палуба (рабочая поверхность), обычно 18-21 мм
• Треноги — основания для устойчивости стоек

Расчёт количества

Стандартный расчёт для перекрытия толщиной 200 мм:

• Стойки — 1 шт. на 1,7 м² по формуле N = S / 1,7 (для плоского перекрытия 200-220 мм без балок и капителей, высота в свету до 3,5 м); при наличии балок, капителей или толщине свыше 300 мм — расчёт по проекту производства работ
• Балки продольные — шаг 1,2-1,5 м
• Балки поперечные — шаг 0,5-0,625 м
• Фанера ламинированная — объём по формуле V = S × 1,15 × 0,018 м³ (коэффициент 1,15 учитывает раскрой и перехлёсты на стыках листов); количество кратно пачкам по 22 листа размером 1,22×2,44 м (объём пачки 1,1792 м³)

Порядок монтажа

1. Установка стоек с треногами по размеченным точкам. 2. Выравнивание по высоте с помощью гайки стойки. 3. Установка унивилок. 4. Укладка продольных балок в унивилки. 5. Укладка поперечных балок. 6. Настил фанеры и проверка горизонтальности. 7. Армирование и бетонирование.

Демонтаж допускается после набора бетоном 70% проектной прочности — обычно через 7-14 дней в зависимости от температуры.

Опалубка перекрытий: расчёт на 800 м² за 5 минут

Опалубка перекрытий — горизонтальная инвентарная опалубка для бетонирования монолитных плит. Под захватку 800 м² высотой 2,8 м (в свету), толщиной плиты 220 мм, плоское перекрытие без балок и капителей нужен комплект: телескопическая стойка 3,1 м — 471 шт, тренога универсальная — 236 шт, унивилка — 471 шт, двутавровая балка H20 — 2 800 пог. м, ламинированная фанера 18 мм — 14 пачек (16,508 м³). Это методика инженерного отдела ЦСК из лекции «Быстрые расчёты опалубки» (декабрь 2020). Расчёт под ваш объект — бесплатно за 1-3 дня, доставка 85 регионов РФ из Екатеринбурга, Тюмени и Перми.

Три системы опалубки перекрытий: когда выбрать какую

Телескопические стойки. Универсальная система для перекрытия любой конфигурации в плане. Состав комплекта: телескопическая стойка, тренога универсальная, унивилка, двутавровая балка H20, ламинированная фанера. Применяется при толщине перекрытия до 500 мм и высоте этажа до 5 м. Экономически эффективна при малоэтажном строительстве и при работе без крана. Стандартный типоразмерный ряд: 3,1 / 3,7 / 4,2 / 4,5 м. Усиленные стойки большей высоты — 5,5 и 6,5 м. Других типоразмеров в системе нет.

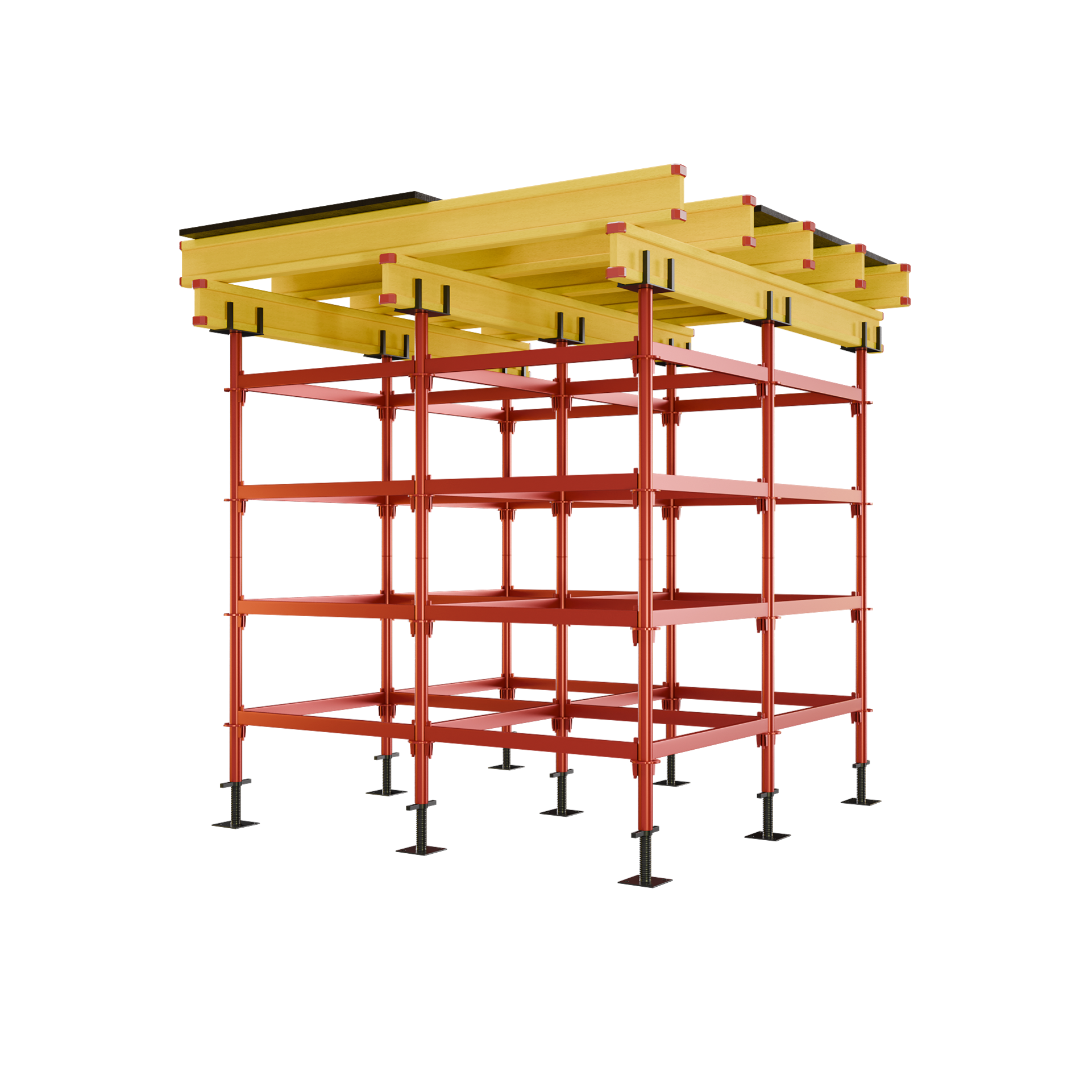

Клиновые леса (клиновые леса). Объёмная стоечная система с клиновыми соединениями для возведения монолитных конструкций на высоте до 12 м. Экономически целесообразна с высоты 4,5 м и при толщине перекрытия от 30 см. Подходит для жилых, складских и торговых объектов, пролётных строений мостов и эстакад. Максимальная нагрузка на стойку клиновой системы с шагом ригеля 2,0 м — до 3,0 т (30 кН), на усиленную — до 4,0 т (40 кН), при шаге ригеля 1,0 м — до 6,0 т (60 кН). Решает задачу опалубливания плит переменной толщины и перекрытий с балками жёсткости и капителями.

Чашечные леса. Многофункциональная система из вертикальных стоек и горизонтальных ригелей, соединённых чашечным узлом, для монолитных конструкций на высоте до 70 м. Чашки крепления приварены к стойкам с интервалом 0,5 / 1,0 / 1,5 / 2,0 м, гайка надёжно фиксирует фланец ригеля. Применяются на жилых, складских и торговых объектах, а также пролётных строениях мостов. Несущая способность зависит от шага установки: чем меньше ячейка — тем выше нагрузка. Подходит как для опалубки перекрытий, так и для фасадных работ.

Расчёт комплекта на 800 м² — методика ЦСК

Исходные условия для быстрого расчёта на телескопических стойках (применимы, если все шесть пунктов сходятся): площадь захватки 800 м², высота в свету 2,8 м, толщина перекрытия 220 мм, перекрытие плоское без балок и капителей, заливка на телескопических стойках, нужен полный комплект. Если высота больше 3,5 м, есть балки или капители, толщина свыше 300 мм — выбираем клиновые или чашечные леса и считаем индивидуально по проекту производства работ.

Стойки. Количество стоек — площадь захватки, делённая на постоянный коэффициент 1,7. Для 800 м²: N = 800 / 1,7 = 471 шт. Это соответствует расходу 1 стойка на 1,7 м² перекрытия. Для высоты в свету 2,8 м из закрытого типоразмерного ряда выбираем стойку 3,1 м: её рабочий вылет 1 700-3 100 мм с шагом 100 мм. Стойка 3,5 м в номенклатуре не выпускается — это распространённая ошибка при подборе.

Треноги и унивилки. Количество треног — около 50 процентов от количества стоек: 471 / 2 = 236 шт. Тренога удерживает стойку в вертикальном положении при монтаже и не воспринимает горизонтальных нагрузок. Количество унивилок равно количеству стоек: 471 шт. Унивилка устанавливается на верх стойки и удерживает главную балку при монтаже опалубки, последующей установке второстепенных балок, укладке фанеры и арматурного каркаса.

Балка двутавровая H20. Длина балки — площадь захватки, умноженная на постоянный коэффициент 3,5. Для 800 м²: L = 800 × 3,5 = 2 800 пог. м. Балка продаётся в погонных метрах, в штуки не переводим. Сечение балки 80×200 мм, вес 4,5 кг на пог. м, максимально допустимый изгибающий момент 5,0 кНм, поперечная сила 11,0 кН. Изготавливается по ГОСТ 4981-87 и ГОСТ 20850-84, длины 1 500-6 000 мм.

Фанера ламинированная. Объём фанеры — площадь захватки, умноженная на коэффициент 1,15 и на толщину в метрах. Для 800 м² и фанеры 18 мм: V = 800 × 1,15 × 0,018 = 16,56 м³. Фанера отгружается кратно пачкам. В пачке — 22 листа размером 1 220×2 440 мм толщиной 18 мм, объём пачки 1,1792 м³. Количество пачек: 16,56 / 1,1792 = 14 шт (округляем вниз). Итоговый объём: 14 × 1,1792 = 16,508 м³. Коэффициент 1,15 учитывает раскрой и перехлёсты на стыках листов.

Итоговая спецификация на 800 м² (захватка 250-300 м² — типовая, до 800 м² — крупные объекты): стойки телескопические 3,1 м — 471 шт; треноги универсальные — 236 шт; унивилки — 471 шт; балка двутавровая H20 — 2 800 пог. м; фанера ламинированная 18 мм — 14 пачек (16,508 м³). Это полный комплект без воздушных запасов. Расчёт по той же методике под ваш объект — бесплатно за 1-3 дня.

Оборачиваемость опалубки перекрытий

Фанера ламинированная — 200 оборотов. Это ориентировочный ресурс при правильной эксплуатации: фанера крепится к балкам гвоздями 60×2,5 мм (а не саморезами), палуба перед каждой заливкой обрабатывается бетоно-отделяющим средством, спилы листа после раскроя покрываются водостойкой краской или лаком. При нарушении технологии ресурс падает до 50-100 оборотов.

Двутавровая балка H20 — 300 оборотов. Полки выполнены из хвойных пиломатериалов 40×80 мм, стенка из трёхслойной доски, фанеры или ОSB. Торцы балок отделываются металлическими или пластиковыми наконечниками, что предотвращает раскалывание при падениях. Балка передаёт нагрузку от свежеуложенного бетона на стойки и воспринимает изгибную нагрузку. Балки нельзя подвергать механическим воздействиям, не предусмотренным эксплуатацией.

Стойки, треноги, унивилки — 600 оборотов. Самый ресурсный класс компонентов комплекта. Условия для достижения максимальной оборачиваемости: правильное разопалубливание и складирование, исключение падений элементов, перемещение между захватками в специальных поддонах и ящиках. Стандартная гарантия ЦСК на опалубочные компоненты — 12 месяцев.

Класс поверхности бетона А3 по СП 70.13330.2012

При правильной сборке опалубки перекрытий на ламинированной фанере толщиной 18-21 мм поверхность бетона выходит класса А3 — лучшего качества по действующему СП 70.13330.2012 (Изменение №6 от 12.01.2024). А3 не требует шлифовки и подходит под фасадную отделку без дополнительных работ. Действующие классы поверхности по СП 70.13330.2012 — А3, А4, А6, А7. А5 в действующем СП отсутствует, ссылки на него — некорректны. Для распалубки горизонтальных конструкций при пролёте до 6 м требуется 70% проектной прочности бетона, при пролёте более 6 м — 80% (п. 5.17.8 СП 70.13330.2012). При +20 °С марка М300 (B22.5) набирает 70% примерно за 7 суток, при +5...+10 °С — за 14-21 сутки. При температуре ниже +5 °С обязательны прогрев и противоморозные добавки.

Стоимость

Комплект опалубки перекрытий — от 3 850 ₽/м² (цены актуальны на 2026 год, с НДС). Полный комплект на типовой объект 800 м² по методике ЦСК — от 3,09 млн ₽. Для точного расчёта под ваш проект звоните 8-800-550-17-94 — расчёт бесплатный.
