Пологи для прогрева бетона: виды и особенности
TL;DR. Полог — это многослойное термоодеяло для пассивного утепления свежеуложенного бетона зимой. Состоит из 3 слоёв: наружный ПВХ или брезент, средний синтепон 100-300 г/м² или минеральная вата, нижний отражающий из фольгированной плёнки. Толщины 8-20 мм, типовые размеры 1×2, 2×3, 3×6 м. Работает в связке с проводом ПНСВ или секционным греющим кабелем 220 В прямого подключения. Метод термоса по СП 70.13330.2012 пункт 5.11 — распалубка при наборе 70% от R28. Ресурс — 1-3 зимних сезона при правильной сушке и хранении.
Что такое полог для прогрева бетона и зачем он нужен
Полог — многослойное термоодеяло, которое укладывают на свежеуложенный бетон при отрицательных температурах воздуха. Его задача — удержать тепло гидратации цемента и не дать бетону замёрзнуть до набора критической прочности. По СП 70.13330.2012 раздел 5.11 это называется методом термоса: бетон сам выделяет тепло при схватывании, а полог не даёт ему уйти в атмосферу.
Без укрытия при наружной температуре минус 10 свежий бетон теряет 60-80% тепла гидратации в первые 6-8 часов. В результате он не успевает набрать 70% от R28, нужных для распалубки. Полог совместно с активным прогревом — провод ПНСВ или секционный греющий кабель 220 В прямого подключения — даёт стабильный температурный режим под укрытием не ниже плюс 5 на всём цикле выдерживания.
Важно: полог сам по себе не греет. Он сохраняет тепло, которое выделяет бетон или генерирует греющий кабель. При наружной температуре ниже минус 10 одного полога без активного прогрева недостаточно для несущих конструкций.

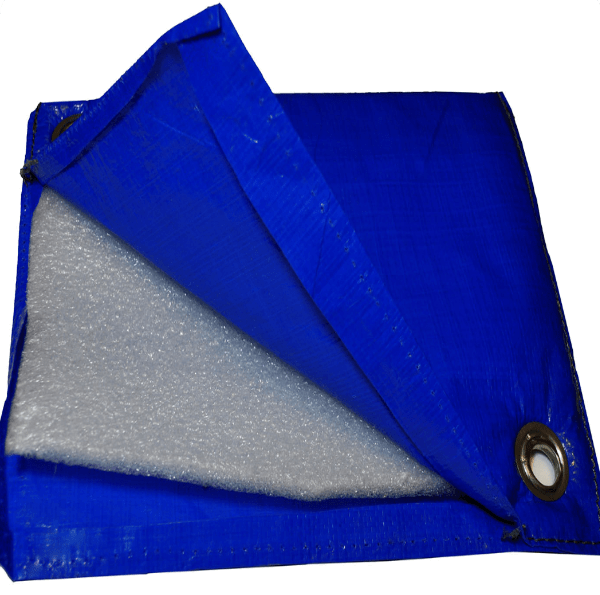

Состав слоёв полога — почему именно 3 слоя
Канонический полог собирают из 3 функциональных слоёв. Каждый закрывает свою задачу, и убрать хотя бы один — значит получить либо обычный тент, либо обычный утеплитель.
Наружный слой — защита от ветра и осадков
Делают из ПВХ-ткани плотностью 450-650 г/м² или брезента технического с водоотталкивающей пропиткой. Этот слой держит дождь, мокрый снег, ветер. Он не теплоизолирует — его задача защитить средний утеплитель от намокания. Мокрый утеплитель теряет до 50% теплоизоляционных свойств.
Средний слой — утеплитель
Основной теплоизолирующий компонент. Применяют синтепон плотностью 100-300 г/м² или минеральную вату. Толщина утеплителя определяет общую толщину полога — от 8 до 20 мм. Чем сильнее мороз, тем толще нужен средний слой. Для бетонирования при минус 5-10 хватает 8-10 мм, при минус 15-25 берут 15-20 мм.
Нижний слой — отражение тепла обратно к бетону
Делают из фольгированной плёнки — алюминизированной с одной стороны. Отражающий слой обращён к бетону и возвращает инфракрасное излучение обратно в конструкцию. Без него до 30% тепла уходит на нагрев утеплителя и теряется. Отражающий слой — то, что отличает полог от обычного утеплённого тента.
Толщины и размеры — как выбрать под объект
Типовые толщины полога — 8, 10, 15 и 20 мм. Выбор зависит от наружной температуры и массивности конструкции:
- Толщина 8-10 мм — при наружной до минус 10, перекрытия 200-250 мм, стены 300-400 мм. Часто без активного прогрева, по схеме термоса.
- Толщина 15 мм — при наружной до минус 20, обязательно с проводом ПНСВ или с секционным греющим кабелем 220 В.
- Толщина 20 мм — при наружной до минус 30, тонкие конструкции, обязательный активный прогрев и контроль температуры в 3-5 точках.
Стандартные размеры готовых пологов — 1 на 2, 2 на 3 и 3 на 6 метров. Под нестандартные захватки — колонны, лестничные узлы, башенные участки — пологи шьют по чертежам объекта. Перекрытие 100 м² при минус 15 типично закрывают шестью пологами 3 на 6 м с нахлёстом 200 мм по краям.
Полог + активный прогрев — рабочие схемы
В реальной практике зимнего бетонирования полог почти всегда работает в связке с активным прогревом. Чисто пассивный метод термоса применим только в узком температурном окне минус 5-10 и для массивных конструкций. Дальше нужно добавлять тепло.
Схема 1: полог + провод ПНСВ
Провод ПНСВ закладывают в тело бетона при армировании, подключают через понижающий трансформатор. Сверху уложенный бетон укрывают пологом. Эта схема работает при сильных морозах до минус 30 и подходит для массивных монолитных конструкций — фундаментных плит, стен, перекрытий толщиной от 200 мм.
Схема 2: полог + секционный греющий кабель 220 В
Секционный греющий кабель 220 В прямого подключения работает без трансформатора. Кабель раскладывают по арматуре или по поверхности бетона, подключают напрямую к сети 220 В через автомат и УЗО. Сверху — полог. Применяется при наружной до минус 20-25, на объектах без понижающих трансформаторов и для тонких конструкций — стяжек, тонких стен, плит 150-200 мм.
Полог поверх активного прогрева снижает расход электроэнергии на 30-50% по сравнению с прогревом без укрытия. Это прямая экономия на электричестве при длительном цикле выдерживания 3-7 суток.
Норматив: 70% прочности и контроль температуры
СП 70.13330.2012 пункт 5.11 задаёт критерий распалубки несущих конструкций — не менее 70% от проектной прочности R28. Полог с прогревом снимают одновременно с распалубкой или сразу после. До этого момента температура бетона под пологом не должна опускаться ниже плюс 5 — иначе схватывание останавливается, и время до набора 70% растягивается на сутки и больше.
Контроль температуры обязателен по СП. Минимум 3 точки на захватку до 100 м²: один датчик на поверхности, два в теле на глубине 50 мм. Снимают показания каждые 4 часа в первые сутки, потом каждые 8. Перепад температуры между бетоном и наружным воздухом при снятии полога не должен превышать 20 градусов — иначе поверхностный слой трескается.
Цикл оборота: 1-3 сезона при правильной эксплуатации
Полог при правильной эксплуатации выдерживает 1-3 зимних сезона. После каждого цикла бетонирования его очищают щёткой от цементного молока, при плюсовой температуре промывают водой, сушат в горизонтальном положении 24-48 часов и сворачивают для хранения. На хранение убирают в сухое помещение, защищают от УФ-излучения.
Сокращают срок службы: цемент, оставшийся на ткани; складирование во влажном виде с риском плесени; механические повреждения наружного слоя ПВХ при волочении по арматуре; УФ-деградация при хранении на солнце. Прокол 100-200 мм заклеивают ремонтным скотчем — полог продолжает работать. Разрывы по швам ремонтируют прошивкой, но теплоизоляция в зоне ремонта ниже.
Когда полог не нужен и чем его можно заменить
При наружной температуре выше плюс 5 укрытие пологом для прогрева не требуется. Достаточно защитить поверхность от пересыхания и осадков плёнкой или мешковиной. В межсезонье плюс 5-минус 5 полог тонкий 8-10 мм без активного прогрева оправдан только на массивных конструкциях с модулем поверхности менее 6.
Аналоги полога: маты ППЖ из плотного полиэтилена с утеплителем толщиной 20-40 мм, пенополиэтилен НПЭ 8-20 мм. По теплоизоляции они сопоставимы с пологами 10-15 мм, но проигрывают в долговечности — НПЭ ломается на сгибах после 1 сезона. Минеральная вата под полиэтиленовой плёнкой допустима для разовых работ, но боится воды и неудобна в монтаже на захватках больше 50 м².
Что предлагает ЦСК
ЦСК поставляет пологи и термоодеяла со складов в Екатеринбурге, Тюмени и Перми. Стандартные размеры — 1 на 2, 2 на 3, 3 на 6 м с толщинами 10, 15 и 20 мм. Под нестандартные захватки шьём по чертежам объекта. Инженеры рассчитают комплект под зимнее бетонирование — полог нужной толщины, провод ПНСВ или секционный греющий кабель 220 В прямого подключения, количество датчиков температуры. Расчёт по чертежу — бесплатно за 1-3 рабочих дня.
Получить расчёт комплекта зимнего прогрева — позвоните 8 (800) 550-17-94 или напишите info@opalubka-ekb.ru. Назовите температурный режим, толщины и площади конструкций — инженер подберёт схему укрытия и прогрева.
Укрытие свежего бетона пологом для прогрева в зимних условиях
Пошаговая инструкция как правильно укрыть свежеуложенный бетон многослойным пологом при отрицательных температурах: подготовка поверхности, укладка полога поверх провода ПНСВ или секционного греющего кабеля 220 В, контроль температуры до набора 70% прочности по СП 70.13330.2012.
Шаг 1. Подготовка полога и проверка целостности
Раскатать полог рядом с захваткой бетонирования. Осмотреть наружный слой ПВХ-ткани или брезента на проколы, разрывы и пятна цемента от прошлых циклов. Проверить целостность отражающего нижнего слоя из фольгированной плёнки. Повреждения площадью более 100 см² заклеить ремонтным скотчем или заменить полог.
Шаг 2. Заглаживание поверхности бетона и установка датчиков температуры
После окончания укладки и заглаживания поверхности уложить термодатчики на глубину 50 мм и на поверхность бетона. Минимум 3 точки контроля на захватку до 100 м². Подключить датчики к регистратору температуры. По СП 70.13330.2012 контроль температуры обязателен на всём цикле выдерживания.
Шаг 3. Укладка провода ПНСВ или греющего кабеля
Если применяется комбинированный прогрев, провод ПНСВ закладывают в тело бетона до укладки, секционный греющий кабель 220 В прямого подключения раскладывают по арматуре до бетонирования. На этом шаге проверить целостность цепи мегаомметром и включить прогрев на минимальную мощность сразу после укладки бетона.
Шаг 4. Укладка полога с нахлёстом по краям
Уложить полог отражающим слоем вниз, к поверхности бетона. Стыки соседних пологов выполнить с нахлёстом 200 мм по продольной и поперечной кромке. По периметру захватки полог завести на опалубку или борта на 300-400 мм, чтобы перекрыть кромку конструкции. На вертикальных стенах полог крепят к опалубке прижимными планками.
Шаг 5. Прижим краёв и герметизация щелей
По периметру полог прижать досками, мешками со щебнем или арматурными хомутами с шагом 1-1,5 метра. Цель — исключить продувание холодным воздухом под полог. Через каждые 20-30 м² оставить лючки 200 на 200 мм для доступа к датчикам температуры — закрывают клапаном на липучке.
Шаг 6. Контроль температуры и набора прочности
Снимать показания датчиков каждые 4 часа в первые сутки и каждые 8 часов далее. Температура бетона под пологом не должна опускаться ниже плюс 5 градусов на всём цикле. По графику набора прочности при выдерживании рассчитать срок достижения 70% R28. При наружной минус 15 и пологе 15 мм с прогревом ПНСВ типовое время — 3-5 суток.
Шаг 7. Снятие полога и распалубка
После достижения 70% прочности по СП 70.13330.2012 пункт 5.11 снять полог и распалубить конструкцию. Перепад температуры между бетоном и воздухом не должен превышать 20 градусов — при большем перепаде поверхностный слой бетона трескается. Если разница больше — оставить полог ещё на 6-12 часов для постепенного остывания.
Шаг 8. Очистка, сушка и хранение полога
После снятия очистить полог щёткой от цементного молока и крошки. При температуре выше 0 промыть водой и высушить в горизонтальном положении при плюсовой температуре 24-48 часов. Не сворачивать мокрый полог — мокрый синтепон теряет до 50% теплоизоляции и плесневеет. На хранение убрать в сухое отапливаемое помещение, защитить от УФ-излучения.
Частые вопросы
Чем полог для прогрева бетона отличается от обычного брезента или тента?
Полог — это многослойное термоодеяло: наружный слой ПВХ-ткани или брезента, средний слой синтепона 100-300 г/м² или минеральной ваты, нижний отражающий слой из фольгированной плёнки. Брезент или тент — однослойное укрывное полотно, оно защищает от осадков, но не удерживает тепло гидратации цемента. Без среднего и отражающего слоёв бетон теряет 60-80% тепла при отрицательных температурах.
До какой температуры воздуха работает только укрытие пологом без активного прогрева?
Метод термоса под пологом эффективен при наружной температуре до минус 10 градусов и при условии массивной конструкции (модуль поверхности менее 6). Для перекрытий 200-250 мм и стен 200 мм при температуре ниже минус 10 одного полога недостаточно — нужен активный прогрев: провод ПНСВ или секционный греющий кабель 220 В прямого подключения. Допустимое использование пологов — до минус 30, но всегда в связке с прогревом.
Какая толщина и размеры полога нужны для зимнего бетонирования?
Типовые толщины — 8, 10, 15 и 20 мм. Чем сильнее мороз и тоньше конструкция, тем толще полог. Стандартные размеры — 1 на 2, 2 на 3 и 3 на 6 метров. Под нестандартные захватки и узлы пологи шьют по размерам объекта. Перекрытие 100 м² при минус 15 типично закрывают 6 пологами 3 на 6 м с нахлёстом 200 мм по краям.
Можно ли укладывать полог поверх провода ПНСВ или греющего кабеля?
Да, это рабочая схема комбинированного прогрева. Провод ПНСВ или секционный греющий кабель 220 В прямого подключения закладывают в тело бетона или укладывают на арматуру до бетонирования, а сверху по поверхности укладывают полог. Полог удерживает тепло, которое генерирует кабель, и снижает расход электроэнергии на 30-50% по сравнению с прогревом без укрытия.
При какой прочности бетона можно снимать полог и распалубливать конструкцию?
По СП 70.13330.2012 пункт 5.11 распалубка несущих конструкций допускается при наборе бетоном не менее 70% от проектной прочности R28. Полог снимают одновременно с распалубкой или после неё, чтобы избежать резкого перепада температур более 20 градусов между бетоном и воздухом. Резкий перепад вызывает термотрещины.
Сколько сезонов служит полог при правильной эксплуатации?
При правильном хранении и уходе полог выдерживает 1-3 зимних сезона. Сокращают срок: цемент, оставшийся на ткани после контакта со свежим бетоном; складирование во влажном виде; механические повреждения наружного слоя ПВХ или брезента; УФ-деградация при длительном хранении на солнце. После каждого цикла полог сушат и очищают щёткой, на хранение убирают в сухое помещение.
Можно ли использовать полог в дождь и снег?
Наружный слой из ПВХ-ткани или пропитанного брезента — водоотталкивающий, выдерживает дождь и мокрый снег. Однако вода, попавшая под полог через щели, ухудшает теплоизоляцию: мокрый синтепон теряет до 50% теплозащитных свойств. На стыках полога делают нахлёст 200 мм, по краям прижимают досками или мешками со щебнем. После осадков полог сушат перед следующим циклом.
Чем заменить полог если его нет — подойдут ли маты ППЖ или пенополиэтилен?
Аналоги полога: маты из плотного полиэтилена ППЖ с утеплителем толщиной 20-40 мм и пенополиэтилен НПЭ толщиной 8-20 мм. По теплоизоляции они сопоставимы с пологами 10-15 мм, но проигрывают в долговечности и удобстве укладки: НПЭ ломается на сгибах после 1 сезона. Минеральная вата под плёнкой — допустимый вариант для разовых работ, но боится воды и неудобна в монтаже.
