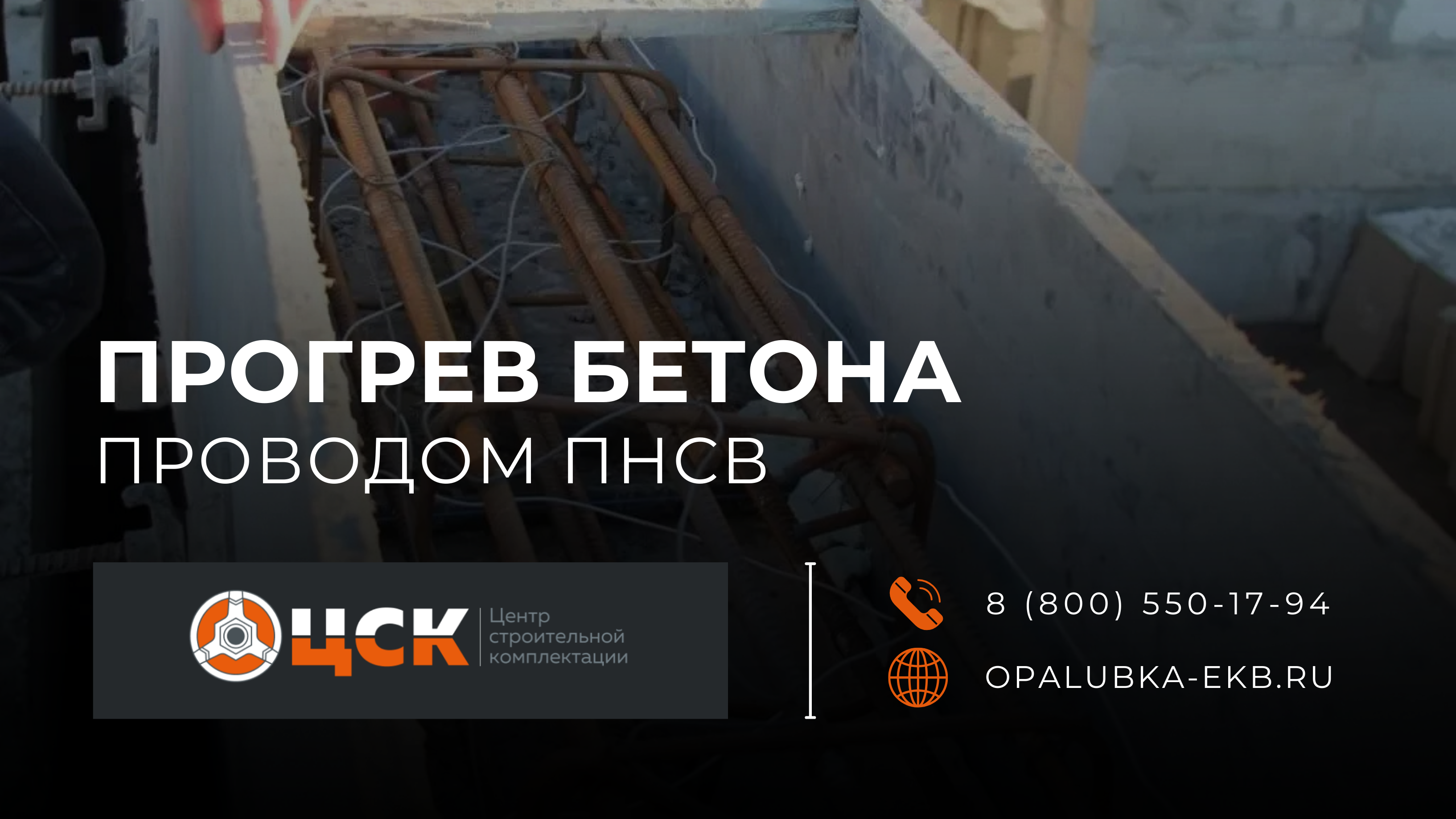

Прогрев бетона с использованием ПНСВ провода
Прогрев бетона — обязательная процедура в условиях низких температур. Необходимо обеспечить оптимальные условия, при которых бетон сможет нормально набирать прочность. В противном случае нарушается структура материала, и он начинает терять свои свойства. Опасно допускать замерзание смеси в период схватывания.
Необходимость прогревать бетон возникает при температуре воздуха ниже +5°С
ЧТО ТАКОЕ ПНСВ ПРОВОД?
Провод ПНСВ применяется при наборе прочности бетона, происходящее при низких температурах.
- Стандартный диаметр жилы: 0,8; 1,2; 1,4; 1,6; 2,0; 3,0 мм
- Радиус изгиба: не менее 5 кратного значения наружного диаметра провода
- Расход: 50-60п.м. на 1 м3 бетона
- Рекомендуемая температура монтажа: от -15°С до + 50°С
П – обозначает, что перед нами провод
Н– нагревательный
С – стальная жила
В– материал изоляции – Винил (ПВХ)
ТЕХНОЛОГИЯ ПРОГРЕВА БЕТОНА С ПРИМЕНЕНИЕМ ПНСВ
Принцип работы системы прост: при подаче электрического напряжения провод начинает нагреваться, что в свою очередь прогревает бетон. Для активации нагрева требуется напряжение 70 В, поэтому для корректной работы системы необходимо использовать трансформатор, такой как КТПТО или ТСДЗ, с подходящей мощностью.
Перед началом монтажа необходимо рассчитать, сколько метров нагревательного провода потребуется. При расчете следует учитывать следующие факторы:
- тип и характеристики нагревательного провода;
- напряжение трансформаторной подстанции;
- особенности монолитной бетонной конструкции — армированная или неармированная, а также её длина, ширина, высота и объем.
Для упрощения расчета можно использовать онлайн-калькулятор, например, «Расчёт нагревательного провода ПНСВ», который поможет точно определить необходимое количество материала.
Кроме того, необходимо учитывать силу тока. Для кабеля, погруженного в бетон, сила тока должна составлять 14−18 А в зависимости от схемы подключения.
В практике монтажа часто используются две схемы соединения проводов: «треугольник» и «звезда».
- При схеме «треугольник» провода делятся на три группы, каждая из которых соединяется параллельно. Затем полученные группы соединяются концами в три узла, которые подсоединяются к трем выходным зажимам трансформатора прогрева.
- Схема «звезда» предполагает использование набора «троек» — три отрезка провода одинаковой длины, которые с одной стороны объединяются в узел. Оставшиеся концы «троек» соединяются в три узла, которые подключаются к выходным зажимам прогревочного трансформатора.
МОНТАЖ ПНСВ
После завершения всех расчетов и утверждения технической карты можно приступать к укладке греющего кабеля. ПНСВ провод монтируется после установки армирующих каркасов, закладных элементов и завершения сварочных работ. Провод укладывается на металлокаркас или размещается между арматурой в виде «улитки» или «змейки». При этом следует избегать натяжения кабеля. Важно, чтобы провода не соприкасались друг с другом и с опалубкой.
Важно! Кабель должен быть полностью покрыт бетоном, иначе существует риск его перегрева и повреждения.
Кабель ПНСВ нельзя использовать на воздухе, поэтому на его выводы с помощью пайки устанавливаются так называемые «холодные концы» — участки из более толстого провода, которые подключаются к понижающему трансформатору. Перед началом работы обязательно проводится тестирование системы с использованием мегаомметра, а также измеряется токовая нагрузка по фазам. После проверки работоспособности системы можно приступать к заливке бетона.
После заливки бетона необходимо дождаться первичного схватывания, после чего включается трансформатор:
- Нагрев бетона должен осуществляться со скоростью не более 10°С в час, чтобы обеспечить равномерный прогрев всего объема бетона.
- Бетон нужно прогревать до достижения 50% его технологической прочности. Максимальная температура прогрева не должна превышать 80°С, оптимальная температура — 60°С.
- После достижения необходимой температуры бетон должен охлаждаться со скоростью около 5°С в час, чтобы избежать растрескивания и обеспечить прочность и монолитность конструкции.
При соблюдении всех технологических норм бетон наберет заявленную марку прочности, соответствующую его составу. По завершении работ «холодные концы» обрезаются, а греющий кабель остается внутри бетона.
Если было интересно, подписывайтесь на нас!
Мы предлагаем широкий ассортимент опалубки различных видов для строительства монолитных домов.
Свяжитесь с нами:
📞 8 (800) 550-17-94
✉️ info@opalubka-ekb.ru
Монтаж и подключение провода ПНСВ для прогрева бетона зимой
Технологическая карта работы с греющим проводом ПНСВ при бетонировании при температуре воздуха ниже +5°С: от расчёта длины и раскладки в арматурный каркас до контроля температуры по СП 70.13330.2012 и демонтажа холодных концов после набора нормируемой прочности.
Шаг 1. Расчёт длины провода под объект
Исходный норматив расхода — 50-60 погонных метров ПНСВ на 1 м³ бетона. Точная длина уточняется по технологической карте объекта с учётом четырёх факторов: диаметр стальной жилы (0,8; 1,2; 1,4; 1,6; 2,0 или 3,0 мм), геометрия конструкции (длина, ширина, высота, объём бетонирования), наличие и плотность армирования, среднесуточная температура воздуха на период прогрева. Радиус изгиба провода при раскладке — не менее 5 наружных диаметров.
Шаг 2. Раскладка провода в арматурный каркас
Монтаж выполняют после установки арматурного каркаса, закладных деталей и завершения сварочных работ. Провод крепят к металлокаркасу или между арматурными стержнями способом «улитка» или «змейка», без натяжения и с радиусом изгиба не менее 5 наружных диаметров. Витки не должны касаться друг друга и опалубки. Провод обязан быть полностью покрыт бетоном — на воздухе он быстро перегревается и выходит из строя.
Шаг 3. Подключение холодных концов к трансформатору
К выводам ПНСВ припаивают «холодные концы» — отрезки алюминиевого провода АПВ большего сечения (А — алюминий, П — провод, В — виниловая изоляция). Они выходят за пределы бетона и подключаются к понижающему прогревочному трансформатору ТСЗПБ-80 или КТПТО-80. Схема соединения и параметры режима задаются паспортом трансформатора и проектом производства работ объекта. Перед заливкой бетона проверяют сопротивление изоляции мегаомметром и токовую нагрузку по фазам.
Шаг 4. Контроль температуры бетона
Температуру контролируют контактными и дистанционными термометрами в нескольких точках конструкции — в наиболее и наименее прогреваемых частях. Количество и расположение точек замера определяются проектом производства работ и технологической картой объекта по СП 70.13330.2012, раздел 5.11. Периодичность замеров: на этапе подъёма температуры (при темпе до 10°С в час) — каждые 2 часа; далее — не реже двух раз в смену. Это позволяет вовремя скорректировать режим трансформатора и не допустить локального перегрева, при котором ПВХ-изоляция провода может расплавиться.
Шаг 5. Этапы прогрева: подъём — изотермия — остывание
Трансформатор включают после первичного схватывания бетона. Скорость подъёма температуры — не более 10°С в час по СП 70.13330.2012, раздел 5.11. Длительность изотермической выдержки и скорость остывания задаются технологической картой объекта, исходя из требуемого темпа набора нормируемой прочности и среднесуточной температуры воздуха. Распалубка — по достижении нормируемой прочности бетона по СП 70.13330.2012. Резкий перепад температуры на этапе остывания не допускается — это приводит к температурным трещинам в монолите.
Шаг 6. Демонтаж холодных концов и хранение трансформатора
После выхода бетона на нормируемую прочность и остывания «холодные концы» обрезают заподлицо с поверхностью — сам провод ПНСВ остаётся в монолите навсегда, повторное использование не предусмотрено (один из основных недостатков прогрева проводами). Трансформатор отключают, очищают от грязи и снега, проверяют изоляцию обмоток и убирают на хранение в сухое отапливаемое помещение. Алюминиевый провод АПВ сматывают в бухты с радиусом не менее 5 диаметров для повторного использования.
Частые вопросы
Сколько метров ПНСВ нужно на 1 м³ бетона?
Расход провода ПНСВ — 50-60 погонных метров на 1 м³ бетона. Точная величина зависит от температуры воздуха, толщины конструкции, наличия армирования и схемы подключения, определяемой в проекте производства работ. Для сравнения, у секционного кабеля КДБС расход ниже — 10-40 п.м. на 1 м³, так как он рассчитан на сеть 220 В без понижающего трансформатора.
С какой скоростью можно прогревать бетон проводом ПНСВ?
Скорость подъёма температуры при электротермообработке бетона — не более 10°С в час. Это требование СП 70.13330.2012, раздел 5.11 «Бетонирование при отрицательных температурах воздуха». На этапе подъёма температуры замеры выполняют каждые 2 часа, далее — не реже двух раз в смену. Параметры режима прогрева (длительность изотермической выдержки, скорость остывания, итоговая прочность к моменту распалубки) задаются технологической картой объекта по СП 70.13330.2012.
Чем ПНСВ отличается от КДБС?
ПНСВ — провод нагревательный со стальной жилой в виниловой (ПВХ) изоляции: П — провод, Н — нагревательный, С — стальная жила, В — винил. Одножильный, работает только через понижающий прогревочный трансформатор. Расход 50-60 п.м. на 1 м³, диаметры стальной жилы 0,8-3,0 мм. КДБС — двухжильный (КД) кабель для прогрева бетона (Б), секционный (С). Подключается напрямую к сети 220 В без трансформатора, длина секций 3-150 м, мощность 37-40 Вт на погонный метр. Расход 10-40 п.м. на 1 м³.
Какой трансформатор нужен для прогрева бетона ПНСВ?
Для прогрева ПНСВ применяются понижающие прогревочные трансформаторы ТСЗПБ-80 и КТПТО-80. Конкретная модель, схема соединения и параметры режима выбираются по паспорту трансформатора и проекту производства работ объекта — исходя из общей длины уложенного провода, требуемого темпа набора прочности и объёма прогреваемой конструкции.
При какой температуре включают прогрев бетона?
Прогрев обязателен при среднесуточной температуре воздуха ниже +5°С — на это значение опирается СП 70.13330.2012, раздел 5.11. Сам провод ПНСВ можно монтировать в диапазоне от −15°С до +50°С. После заливки выжидают первичное схватывание, затем включают трансформатор и поднимают температуру со скоростью не более 10°С в час. Длительность изотермической выдержки и момент распалубки определяются по технологической карте объекта на основании набора нормируемой прочности.
Сколько стоит провод ПНСВ за метр?
Цена провода ПНСВ зависит от диаметра стальной жилы (0,8; 1,2; 1,4; 1,6; 2,0; 3,0 мм) и текущей цены металла. Актуальную стоимость с учётом партии и доставки по Екатеринбургу, Тюмени, Перми и регионам РФ уточняйте у менеджеров ЦСК по телефону 8 (800) 550-17-94 или на info@opalubka-ekb.ru.
Можно ли использовать ПНСВ повторно?
Нет, провод ПНСВ повторного применения не предусматривает — это один из основных недостатков прогрева проводами. После завершения прогрева «холодные концы» обрезают, а сам греющий провод остаётся внутри монолита и становится частью конструкции. Для многоразового использования применяют греющую опалубку (температура нагрева до 70°С, питание 220 В) или нагревательные термоматы — это альтернативные технологии прогрева.
